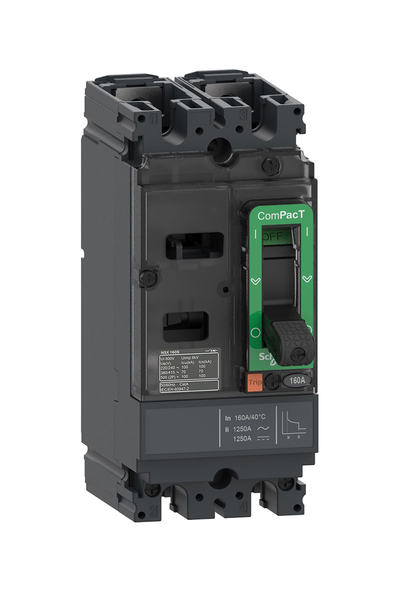

Schneider C10F2TM063 NSX100F 18kA 2P 63A Kompakt Şalter

Name: elektromarketim
Rating: 4.7 (177 reviews)

2.462,40 ₺

Gelince Haber Ver

Ürün Özellikleri
Yorumlar (0 Yorum)
☆☆☆☆☆

Soru Sor

Schneider Kompakt Şalter

Ürün Özellikleri

Ürün adı

:

ComPacT NSX yeni nesil

Ürün grubu

:

NSX100F

Ürün ya da bileşen tipi

:

Devre kesici

Cihaz uygulaması

:

Dağıtım

Kutup tanımı

:

2P

Korumalı kutup açıklaması

:

2D

[In] nominal akım

:

63 A -de 40 °C

[Ue] nominal çalışma voltajı

:

690 V AC 50/60 Hz
500 V DC

Şebeke tipi

:

AC
DC

Şebeke frekansı

:

50/60 Hz

Kullanım kategorisi

:

Kategori A

[Icu] Anma nihai kısa devre kesme kapasitesi

:

36 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
18 kA Icu -de 380/415 V AC 50/60 Hz 1P 'e uygunIEC 60947-2
15 kA Icu -de 440 V AC 50/60 Hz 1P 'e uygunIEC 60947-2
10 kA Icu -de 500/525 V AC 50/60 Hz 2P 'e uygunIEC 60947-2
5 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA Icu -de 250 V DC 50/60 Hz 1 kutup 'e uygunIEC 60947-2
36 kA Icu -de 500 V DC 50/60 Hz seri olarak 2 kutup 'e uygunIEC 60947-2

Performans seviyesi

:

F 18 kA 415 V AC

Açma birimi adı

:

TM-D

Açma birimi teknolojisi

:

Termik Manyetik

Açma birimi koruma fonksiyonları

:

LI

Kontrol tipi

:

Geçiş

Devre kesici montaj modu

:

Sabit

Tamamlayıcı Özellikler

[Ui] nominal yalıtım voltajı

:

750 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı

:

8 kV 'e uygun IEC 60947-2

Mekanik dayanıklılık

:

20000 döngü

Elektrik dayanıklılığı

:

20000 döngü -de 277 V In/2
10000 döngü -de 277 V In

Kutup başına güç dağılımı

:

8,61 W

Montaj desteği

:

Arka plaka

Üst bağlantı

:

Ön

Aşağı bağlantı

:

Ön

Bağlantı aralığı

:

35 mm

Koruma tipi

:

L : for aşırı yük koruma (termik)
I : for kısa devre koruması (manyetik)

Açma birimi derecesi

:

63 A -de 40 °C

Uzun süreli pick-up ayar tipi IR (termal koruma)

:

Sabit

[IR] Uzun süreli koruma toplama ayar aralığı

:

1 x In

Uzun Süreli Koruma Gecikme Ayarı Tipi TR

:

Sabit

Anlık Koruma Toplama Ayar Tipi II

:

Sabit

[Ii] Anlık koruma başlatma ayar aralığı

:

500 A

Toprak kaçağı koruması

:

Yok

Genişlik (w)

:

70 mm

Yükseklik (h)

:

161 mm

Derinlik (D)

:

86 mm

Ürün ağırlığı

:

1,2 kg

Ortam Koşulları

Standartlar

:

EN/IEC 60947

Ürün sertifikaları

:

CCC
EAC
Denizcilik

Aşırı gerilim kategorisi

:

Class II

Elektrikli şok koruma sınıfı

:

Sınıf II

Kirletme derecesi

:

3 'e uygun IEC 60664-1

IP koruma derecesi

:

IP40 'e uygun IEC 60529

IK koruma derecesi

:

IK07 'e uygun IEC 62262

Nominal çalışma ortam sıcaklığı

:

-25…70 °C

Depolama ortam koşulları

:

-50…85 °C

Bağıl nem

:

0…95 %

Çalışma yüksekliği

:

0...2000 m değer kaybı olmadan
2000 m...5000 m değer kaybı ile
