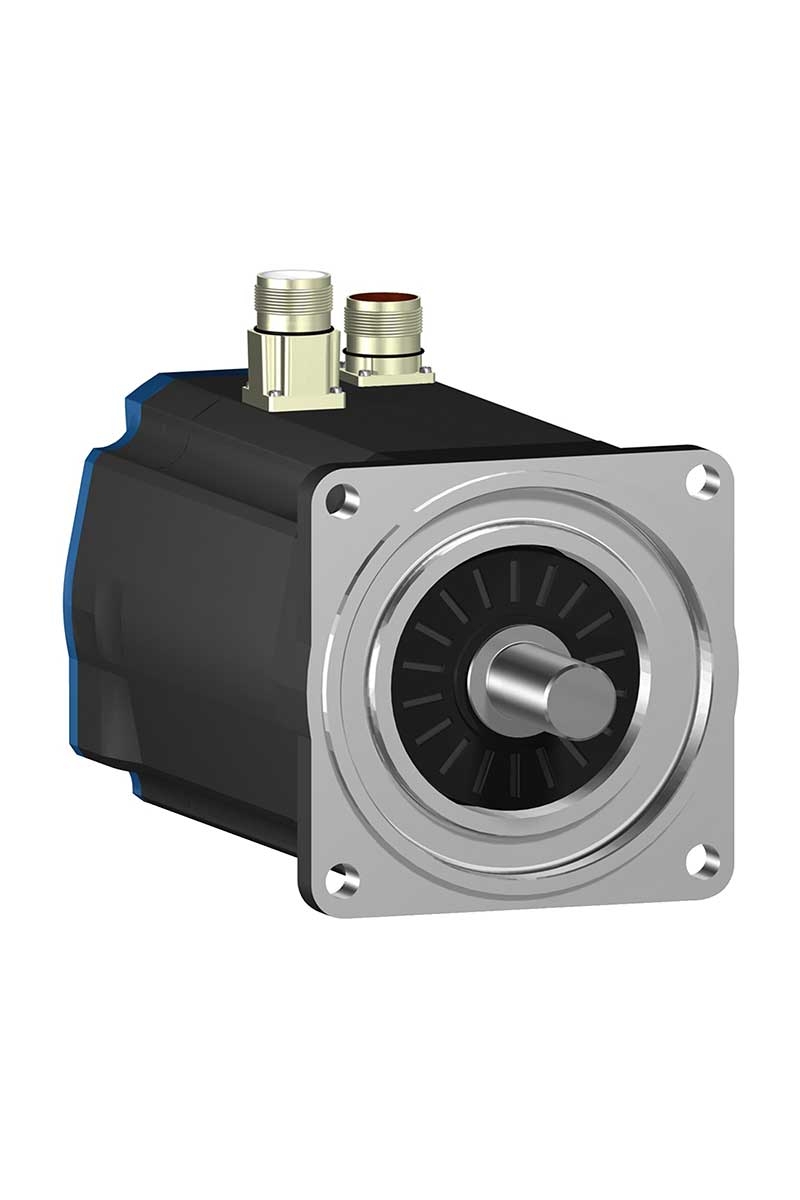

    Schneider BSH1004P01F1A BSH AC IP50 Deliksiz Şaftlı Frenli Servo Motor
Marka : Schneider Electric |Ürün Kodu : BSH1004P01F1A
☆☆☆☆☆
0 Yorum | Yorum Yap

Schneider BSH1004P01F1A BSH AC IP50 Deliksiz Şaftlı Frenli Servo Motor

62.264,54 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Servo Motor

    Ürün Özellikleri
    Ürün ya da bileşen tipi
    :
    Servo motor
    Ürün grubu
    :
    BSH
    Maksimum mekanik hız
    :
    6000 rpm
    Sürekli durma torku
    :
    8 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
    8 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze
    9,31 N.m için LXM15MD40N4, 400 V, trifaze
    9,31 N.m için LXM15MD40N4, 480 V, trifaze
    9,31 N.m için LXM15MD28M3, 230 V, trifaze
    9,31 N.m için LXM15MD28N4, 230 V, trifaze
    9,31 N.m için LXM15MD28N4, 400 V, trifaze
    9,31 N.m için LXM15MD28N4, 480 V, trifaze
    9,31 N.m için LXM15MD40N4, 230 V, trifaze
    9,31 N.m için LXM05AD34N4, 380...480 V, trifaze
    9,31 N.m için LXM05AD42M3X, 200...240 V, trifaze
    9,31 N.m için LXM05AD57N4, 380...480 V, trifaze
    9,31 N.m için LXM05BD34N4, 380...480 V, trifaze
    9,31 N.m için LXM05BD42M3X, 200...240 V, trifaze
    9,31 N.m için LXM05BD57N4, 380...480 V, trifaze
    9,31 N.m için LXM05CD34N4, 380...480 V, trifaze
    9,31 N.m için LXM05CD42M3X, 200...240 V, trifaze
    9,31 N.m için LXM05CD57N4, 380...480 V, trifaze
    Tepe durma torku
    :
    37,9 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
    37,9 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze
    25,7 N.m için LXM15MD28M3, 230 V, trifaze
    25,7 N.m için LXM15MD28N4, 230 V, trifaze
    25,7 N.m için LXM15MD28N4, 400 V, trifaze
    25,7 N.m için LXM15MD28N4, 480 V, trifaze
    33,83 N.m için LXM15MD40N4, 230 V, trifaze
    33,83 N.m için LXM15MD40N4, 400 V, trifaze
    33,83 N.m için LXM15MD40N4, 480 V, trifaze
    23,47 N.m için LXM05AD34N4, 380...480 V, trifaze
    35,7 N.m için LXM05AD42M3X, 200...240 V, trifaze
    35,7 N.m için LXM05AD57N4, 380...480 V, trifaze
    35,7 N.m için LXM05BD42M3X, 200...240 V, trifaze
    35,7 N.m için LXM05BD57N4, 380...480 V, trifaze
    23,47 N.m için LXM05CD34N4, 380...480 V, trifaze
    35,7 N.m için LXM05CD42M3X, 200...240 V, trifaze
    35,7 N.m için LXM05CD57N4, 380...480 V, trifaze
    Nominal çıkış gücü
    :
    2600 W için LXM32.D30N4 -de 10 A, 480 V, trifaze
    2100 W için LXM32.D30N4 -de 10 A, 400 V, trifaze
    1300 W için LXM05AD42M3X, 200...240 V, trifaze
    1300 W için LXM05BD42M3X, 200...240 V, trifaze
    1300 W için LXM05CD42M3X, 200...240 V, trifaze
    1300 W için LXM15MD28M3, 230 V, trifaze
    1300 W için LXM15MD28N4, 230 V, trifaze
    1300 W için LXM15MD40N4, 230 V, trifaze
    2200 W için LXM05AD34N4, 380...480 V, trifaze
    2200 W için LXM05AD57N4, 380...480 V, trifaze
    2200 W için LXM05BD34N4, 380...480 V, trifaze
    2200 W için LXM05BD57N4, 380...480 V, trifaze
    2200 W için LXM05CD34N4, 380...480 V, trifaze
    2200 W için LXM05CD57N4, 380...480 V, trifaze
    2200 W için LXM15MD28N4, 400 V, trifaze
    2300 W için LXM15MD40N4, 400 V, trifaze
    2400 W için LXM15MD40N4, 480 V, trifaze
    2700 W için LXM15MD28N4, 480 V, trifaze
    Nominal tork
    :
    8,3 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
    8,3 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze
    6,5 N.m için LXM15MD28N4, 480 V, trifaze
    6,69 N.m için LXM15MD40N4, 480 V, trifaze
    7 N.m için LXM15MD28N4, 400 V, trifaze
    7,1 N.m için LXM05AD34N4, 380...480 V, trifaze
    7,1 N.m için LXM05AD57N4, 380...480 V, trifaze
    7,1 N.m için LXM05BD34N4, 380...480 V, trifaze
    7,1 N.m için LXM05BD57N4, 380...480 V, trifaze
    7,1 N.m için LXM05CD34N4, 380...480 V, trifaze
    7,1 N.m için LXM05CD57N4, 380...480 V, trifaze
    7,17 N.m için LXM15MD40N4, 400 V, trifaze
    8,18 N.m için LXM15MD40N4, 230 V, trifaze
    8,22 N.m için LXM05AD42M3X, 200...240 V, trifaze
    8,22 N.m için LXM05BD42M3X, 200...240 V, trifaze
    8,22 N.m için LXM05CD42M3X, 200...240 V, trifaze
    8,22 N.m için LXM15LD28M3, 230 V, trifaze
    8,22 N.m için LXM15MD28N4, 230 V, trifaze
    Nominal hız
    :
    2500 rpm için LXM32.D30N4 -de 10 A, 400 V, trifaze
    3000 rpm için LXM32.D30N4 -de 10 A, 480 V, trifaze
    1500 rpm için LXM05AD42M3X, 200...240 V, trifaze
    1500 rpm için LXM05BD42M3X, 200...240 V, trifaze
    1500 rpm için LXM05CD42M3X, 200...240 V, trifaze
    3000 rpm için LXM05AD34N4, 380...480 V, trifaze
    3000 rpm için LXM05BD34N4, 380...480 V, trifaze
    3000 rpm için LXM05CD34N4, 380...480 V, trifaze
    1500 rpm için LXM15MD28M3, 230 V, trifaze
    1500 rpm için LXM15MD28N4, 230 V, trifaze
    1500 rpm için LXM15MD40N4, 230 V, trifaze
    3000 rpm için LXM05AD57N4, 380...480 V, trifaze
    3000 rpm için LXM05BD57N4, 380...480 V, trifaze
    3000 rpm için LXM05CD57N4, 380...480 V, trifaze
    3000 rpm için LXM15MD28N4, 400 V, trifaze
    3000 rpm için LXM15MD40N4, 400 V, trifaze
    3500 rpm için LXM15MD40N4, 480 V, trifaze
    4000 rpm için LXM15MD28N4, 480 V, trifaze
    Ürün uyumluluğu
    :
    LXM05AD42M3X -de 200...240 V trifaze
    LXM05BD42M3X -de 200...240 V trifaze
    LXM05CD42M3X -de 200...240 V trifaze
    LXM05AD34N4 -de 380...480 V trifaze
    LXM05BD34N4 -de 380...480 V trifaze
    LXM05CD34N4 -de 380...480 V trifaze
    LXM15MD28N4 -de 400 V trifaze
    LXM15MD28N4 -de 480 V trifaze
    LXM15MD40N4 -de 400 V trifaze
    LXM15MD40N4 -de 480 V trifaze
    LXM32.D30N4 -de 400 V trifaze
    LXM32.D30N4 -de 480 V trifaze
    LXM05AD57N4 -de 380...480 V trifaze
    LXM05BD57N4 -de 380...480 V trifaze
    LXM05CD57N4 -de 380...480 V trifaze
    LXM15MD28M3 -de 230 V trifaze
    LXM15MD28N4 -de 230 V trifaze
    LXM15MD40N4 -de 230 V trifaze
    Şaft ucu
    :
    Deliksiz
    IP koruma derecesi
    :
    IP50 standart
    Hız geri besleme çözünürlüğü
    :
    131072 nokta/dönüş
    Montaj desteği
    :
    Uluslararası standart flanş
    Elektrikli bağlantı
    :
    Düz konnektörler
    Tamamlayıcı Özellikler
    Seri uyumluluğu
    :
    Lexium 15
    Lexium 05
    Lexium 32
    Tedarik Voltajı Maks
    :
    480 V
    Fazların ağ sayısı
    :
    Trifaze
    Sürekli durma akımı
    :
    6,2 A
    Maksimum sürekli güç
    :
    3,64 W
    Maksimum akım Irms
    :
    34,8 A için LXM15LD28M3
    34,8 A için LXM15MD28N4
    34,8 A için LXM15MD40N4
    32,3 A için LXM05AD42M3X
    32,3 A için LXM05AD34N4
    32,3 A için LXM05AD57N4
    32,3 A için LXM05BD42M3X
    32,3 A için LXM05BD34N4
    32,3 A için LXM05BD57N4
    32,3 A için LXM05CD42M3X
    32,3 A için LXM05CD34N4
    32,3 A için LXM05CD57N4
    30 A için LXM32.D30N4
    Maksimum kalıcı akım
    :
    32,3 A
    Anahtarlama frekansı
    :
    8 kHz
    İkinci şaft
    :
    Ikinci şaft ucu olmadan
    Şaft çapı
    :
    24 mm
    Şaft uzunluğu
    :
    50 mm
    Geri besleme tipi
    :
    Tek dönüşlü SinCos Hiperface
    Tutma torku
    :
    12 N.m frenleme
    Motor flanş boyutu
    :
    100 mm
    Motor yığını sayısı
    :
    4
    Tork sabiti
    :
    1,62 N.m/A -de 120 °C
    Geri emf sabiti
    :
    103 V/krpm -de 120 °C
    Motor kutuplarının sayısı
    :
    8
    Rotor ataleti
    :
    5,245 kg.cm²
    Stator direnci
    :
    1,81 Ohm -de 20 °C
    Stator endüktansı
    :
    11,8 mH -de 20 °C
    Stator elektrik süresi sabiti
    :
    6,52 ms -de 20 °C
    Maksimum radyal güç Fr
    :
    1070 N -de 1000 rpm
    740 N -de 3000 rpm
    850 N -de 2000 rpm
    Maksimum eksenel güç Fa
    :
    0,2 x Fr
    Fren içeri çekme gücü
    :
    17 W
    Soğutmanın tipi
    :
    Doğal konveksiyon
    Uzunluk
    :
    307,5 mm
    Ortalama bilezik çapı
    :
    95 mm
    Ortalama bilezik derinliği
    :
    3,5 mm
    Montaj deliklerinin sayısı
    :
    4
    Montaj delik çapı
    :
    9 mm
    Montaj deliklerinin dairesel çapı
    :
    115 mm
    Ürün ağırlığı
    :
    9,9 kg
