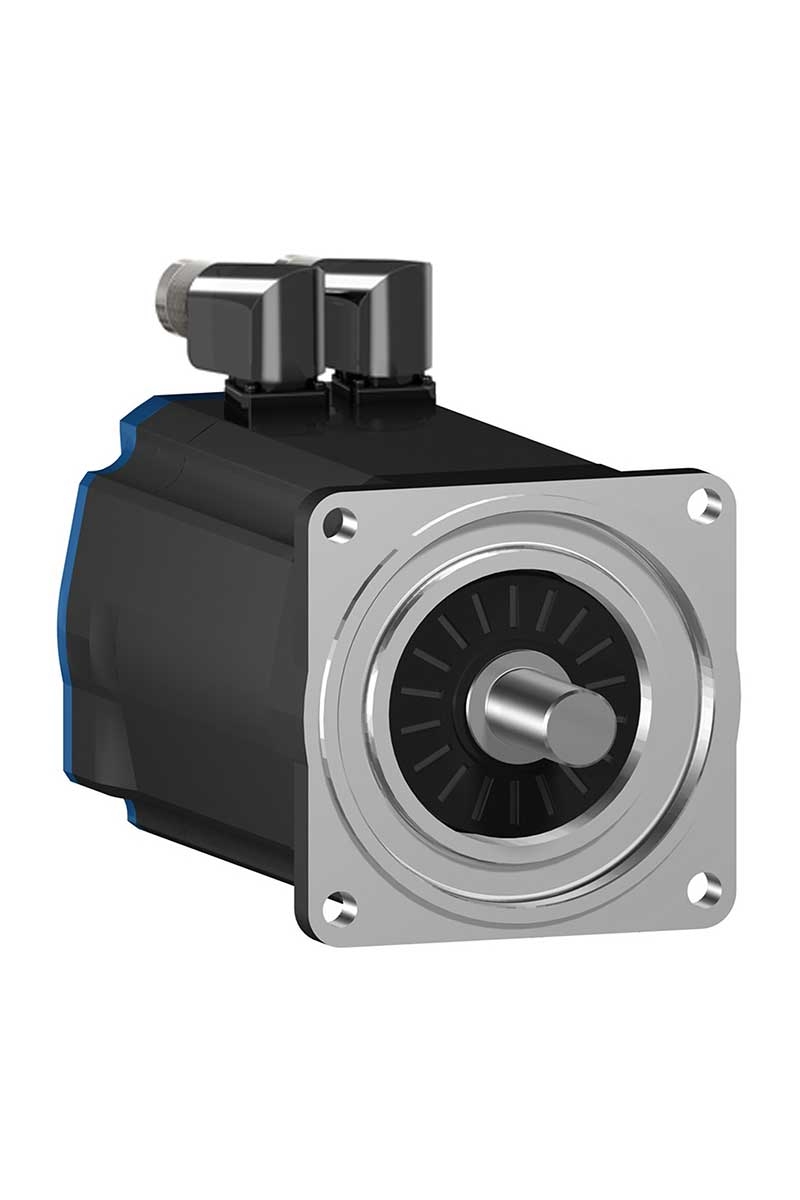

    Schneider BSH1003P21A2A BSH AC IP50 Deliksiz Şaftlı Frensiz Servo Motor
Marka : Schneider Electric |Ürün Kodu : BSH1003P21A2A
☆☆☆☆☆
0 Yorum | Yorum Yap

Schneider BSH1003P21A2A BSH AC IP50 Deliksiz Şaftlı Frensiz Servo Motor

47.465,89 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Servo Motor

    Ürün Özellikleri
    Ürün ya da bileşen tipi
    :
    Servo motor
    Ürün grubu
    :
    BSH
    Maksimum mekanik hız
    :
    6000 rpm
    Sürekli durma torku
    :
    8 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
    8 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze
    7,8 N.m için LXM05CD28M2, 200...240 V, monofaze
    7,8 N.m için LXM05AD28M2, 200...240 V, monofaze
    7,8 N.m için LXM05BD28M2, 200...240 V, monofaze
    7,8 N.m için LXM05BD34N4, 380...480 V, trifaze
    7,8 N.m için LXM05BD42M3X, 200...240 V, trifaze
    7,8 N.m için LXM05CD34N4, 380...480 V, trifaze
    7,8 N.m için LXM05CD42M3X, 200...240 V, trifaze
    6,7 N.m için LXM15LD21M3, 230 V, trifaze
    6,7 N.m için LXM15LD17N4, 230 V, trifaze
    6,7 N.m için LXM15LD17N4, 400 V, trifaze
    6,7 N.m için LXM15LD17N4, 480 V, trifaze
    7,8 N.m için LXM15LD28M3, 230 V, trifaze
    7,8 N.m için LXM15MD28N4, 400 V, trifaze
    7,8 N.m için LXM15MD28N4, 480 V, trifaze
    7,8 N.m için LXM15MD40N4, 400 V, trifaze
    7,8 N.m için LXM15MD40N4, 480 V, trifaze
    7,8 N.m için LXM05AD34N4, 380...480 V, trifaze
    7,8 N.m için LXM05AD42M3X, 200...240 V, trifaze
    Tepe durma torku
    :
    28,3 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
    28,3 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze
    19,69 N.m için LXM05AD28M2, 200...240 V, monofaze
    19,69 N.m için LXM05BD28M2, 200...240 V, monofaze
    19,69 N.m için LXM05CD28M2, 200...240 V, monofaze
    15,5 N.m için LXM15LD21M3, 230 V, trifaze
    12,5 N.m için LXM15LD17N4, 230 V, trifaze
    12,5 N.m için LXM15LD17N4, 400 V, trifaze
    12,5 N.m için LXM15LD17N4, 480 V, trifaze
    19,69 N.m için LXM15LD28M3, 230 V, trifaze
    19,69 N.m için LXM15MD28N4, 400 V, trifaze
    19,69 N.m için LXM15MD28N4, 480 V, trifaze
    23,17 N.m için LXM15MD40N4, 400 V, trifaze
    23,17 N.m için LXM15MD40N4, 480 V, trifaze
    23,01 N.m için LXM05AD34N4, 380...480 V, trifaze
    23,17 N.m için LXM05AD42M3X, 200...240 V, trifaze
    23,01 N.m için LXM05BD34N4, 380...480 V, trifaze
    23,17 N.m için LXM05BD42M3X, 200...240 V, trifaze
    23,01 N.m için LXM05CD34N4, 380...480 V, trifaze
    23,17 N.m için LXM05CD42M3X, 200...240 V, trifaze
    Nominal çıkış gücü
    :
    2000 W için LXM32.D30N4 -de 10 A, 400 V, trifaze
    2600 W için LXM32.D30N4 -de 10 A, 480 V, trifaze
    1100 W için LXM05AD28M2, 200...240 V, monofaze
    1100 W için LXM05BD28M2, 200...240 V, monofaze
    1100 W için LXM05CD28M2, 200...240 V, monofaze
    1100 W için LXM05AD42M3X, 200...240 V, trifaze
    1100 W için LXM05BD42M3X, 200...240 V, trifaze
    1100 W için LXM05CD42M3X, 200...240 V, trifaze
    1300 W için LXM15LD28M3, 230 V, trifaze
    1700 W için LXM15LD17N4, 230 V, trifaze
    1700 W için LXM15LD21M3, 230 V, trifaze
    1800 W için LXM05AD34N4, 380...480 V, trifaze
    1800 W için LXM05BD34N4, 380...480 V, trifaze
    1800 W için LXM05CD34N4, 380...480 V, trifaze
    2000 W için LXM15MD28N4, 400 V, trifaze
    2000 W için LXM15MD40N4, 400 V, trifaze
    2200 W için LXM15LD17N4, 400 V, trifaze
    2200 W için LXM15MD28N4, 480 V, trifaze
    2200 W için LXM15MD40N4, 480 V, trifaze
    2300 W için LXM15LD17N4, 480 V, trifaze
    Nominal tork
    :
    6,3 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze
    6,3 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze
    3,7 N.m için LXM15LD17N4, 480 V, trifaze
    6,73 N.m için LXM05AD28M2, 200...240 V, monofaze
    6,73 N.m için LXM05BD28M2, 200...240 V, monofaze
    6,73 N.m için LXM05CD28M2, 200...240 V, monofaze
    4,6 N.m için LXM15MD28N4, 480 V, trifaze
    4,6 N.m için LXM15MD40N4, 480 V, trifaze
    4,7 N.m için LXM15LD17N4, 400 V, trifaze
    5 N.m için LXM15MD28N4, 400 V, trifaze
    5 N.m için LXM15MD40N4, 400 V, trifaze
    5,7 N.m için LXM05AD34N4, 380...480 V, trifaze
    5,7 N.m için LXM05BD34N4, 380...480 V, trifaze
    5,7 N.m için LXM05CD34N4, 380...480 V, trifaze
    6 N.m için LXM15LD17N4, 230 V, trifaze
    6 N.m için LXM15LD21M3, 230 V, trifaze
    6,3 N.m için LXM15LD28M3, 230 V, trifaze
    6,73 N.m için LXM05AD42M3X, 200...240 V, trifaze
    6,73 N.m için LXM05BD42M3X, 200...240 V, trifaze
    6,73 N.m için LXM05CD42M3X, 200...240 V, trifaze
    Nominal hız
    :
    3000 rpm için LXM32.D30N4 -de 10 A, 400 V, trifaze
    4000 rpm için LXM32.D30N4 -de 10 A, 480 V, trifaze
    4500 rpm için LXM15LD17N4, 400 V, trifaze
    6000 rpm için LXM15LD17N4, 480 V, trifaze
    1500 rpm için LXM05AD28M2, 200...240 V, monofaze
    1500 rpm için LXM05BD28M2, 200...240 V, monofaze
    1500 rpm için LXM05CD28M2, 200...240 V, monofaze
    1500 rpm için LXM05AD42M3X, 200...240 V, trifaze
    1500 rpm için LXM05BD42M3X, 200...240 V, trifaze
    1500 rpm için LXM05CD42M3X, 200...240 V, trifaze
    2000 rpm için LXM15LD28M3, 230 V, trifaze
    2500 rpm için LXM15LD17N4, 230 V, trifaze
    2500 rpm için LXM15LD21M3, 230 V, trifaze
    3000 rpm için LXM05AD34N4, 380...480 V, trifaze
    3000 rpm için LXM05BD34N4, 380...480 V, trifaze
    3000 rpm için LXM05CD34N4, 380...480 V, trifaze
    4000 rpm için LXM15MD28N4, 400 V, trifaze
    4000 rpm için LXM15MD40N4, 400 V, trifaze
    4500 rpm için LXM15MD28N4, 480 V, trifaze
    4500 rpm için LXM15MD40N4, 480 V, trifaze
    Ürün uyumluluğu
    :
    LXM05AD28M2 -de 200...240 V monofaze
    LXM05BD28M2 -de 200...240 V monofaze
    LXM05CD28M2 -de 200...240 V monofaze
    LXM15LD21M3 -de 230 V trifaze
    LXM05AD42M3X -de 200...240 V trifaze
    LXM05BD42M3X -de 200...240 V trifaze
    LXM05CD42M3X -de 200...240 V trifaze
    LXM15LD17N4 -de 230 V trifaze
    LXM15LD17N4 -de 400 V trifaze
    LXM15LD17N4 -de 480 V trifaze
    LXM15LD28M3 -de 230 V trifaze
    LXM05AD34N4 -de 380...480 V trifaze
    LXM05BD34N4 -de 380...480 V trifaze
    LXM05CD34N4 -de 380...480 V trifaze
    LXM15MD28N4 -de 400 V trifaze
    LXM15MD28N4 -de 480 V trifaze
    LXM15MD40N4 -de 400 V trifaze
    LXM15MD40N4 -de 480 V trifaze
    LXM32.D30N4 -de 400 V trifaze
    LXM32.D30N4 -de 480 V trifaze
    Şaft ucu
    :
    Deliksiz
    IP koruma derecesi
    :
    IP65 standart
    IP67 IP67 kiti ile
    Hız geri besleme çözünürlüğü
    :
    131072 nokta/dönüş
    Frenleme
    :
    Olmadan
    Montaj desteği
    :
    Uluslararası standart flanş
    Elektrikli bağlantı
    :
    Döndürülebilir sağa açılı konnektörler
    Tamamlayıcı Özellikler
    Seri uyumluluğu
    :
    Lexium 05
    Lexium 32
    Lexium 15
    Tedarik Voltajı Maks
    :
    480 V
    Fazların ağ sayısı
    :
    Trifaze
    Sürekli durma akımı
    :
    6,6 A
    Maksimum sürekli güç
    :
    3,14 W
    Maksimum akım Irms
    :
    28,3 A için LXM15LD21M3
    28,3 A için LXM15LD28M3
    28,3 A için LXM15LD17N4
    28,3 A için LXM15MD28N4
    28,3 A için LXM15MD40N4
    28,3 A için LXM05AD28M2
    28,3 A için LXM05AD42M3X
    28,3 A için LXM05AD34N4
    28,3 A için LXM05BD28M2
    28,3 A için LXM05BD42M3X
    28,3 A için LXM05BD34N4
    28,3 A için LXM05CD28M2
    28,3 A için LXM05CD42M3X
    28,3 A için LXM05CD34N4
    28,3 A için LXM32.D30N4
    Maksimum kalıcı akım
    :
    28,3 A
    Anahtarlama frekansı
    :
    8 kHz
    İkinci şaft
    :
    Ikinci şaft ucu olmadan
    Şaft çapı
    :
    19 mm
    Şaft uzunluğu
    :
    40 mm
    Geri besleme tipi
    :
    Tek dönüşlü SinCos Hiperface
    Motor flanş boyutu
    :
    100 mm
    Motor yığını sayısı
    :
    3
    Tork sabiti
    :
    1,22 N.m/A -de 120 °C
    Geri emf sabiti
    :
    77 V/krpm -de 120 °C
    Motor kutuplarının sayısı
    :
    8
    Rotor ataleti
    :
    3,22 kg.cm²
    Stator direnci
    :
    1,43 Ohm -de 20 °C
    Stator endüktansı
    :
    8,8 mH -de 20 °C
    Stator elektrik süresi sabiti
    :
    6,15 ms -de 20 °C
    Maksimum radyal güç Fr
    :
    1050 N -de 1000 rpm
    660 N -de 4000 rpm
    730 N -de 3000 rpm
    830 N -de 2000 rpm
    Maksimum eksenel güç Fa
    :
    0,2 x Fr
    Soğutmanın tipi
    :
    Doğal konveksiyon
    Uzunluk
    :
    240,5 mm
    Ortalama bilezik çapı
    :
    95 mm
    Ortalama bilezik derinliği
    :
    3,5 mm
    Montaj deliklerinin sayısı
    :
    4
    Montaj delik çapı
    :
    9 mm
    Montaj deliklerinin dairesel çapı
    :
    115 mm
    Ürün ağırlığı
    :
    7,4 kg
