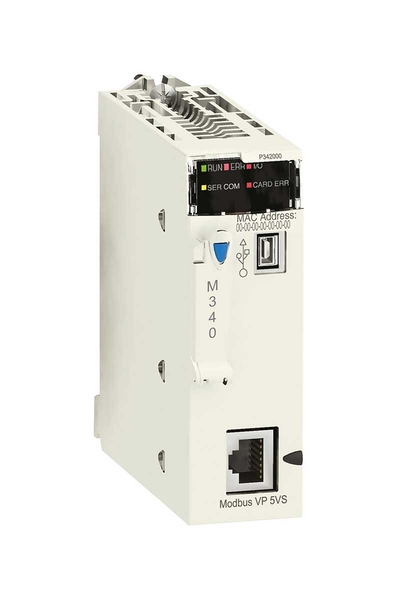

Schneider BMXP342000 M340 1024 Dijital 256 Analog Modbus İşlemci Modülü

Modicon M340 otomasyon platformu

Işlemci modülü

1

11

1024 G/Ç tekli raf yapılandırma

256 G/Ç çoklu raf yapılandırması
66 G/Ç tekli raf yapılandırma

36

Tanı sayaçları Modbus
Olay sayaçları Modbus

Programlanabilir döngüler

Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 2 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn tam duplex
Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex
Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex
Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex
USB portu -de 12 Mbit/s

2 Ethernet haberleşme modülü
4 AS Arayüz modülü

0…32 (karakter modu)
0…32 (Modbus)

2 noktadan noktaya karakter modu
2 noktadan noktaya Modbus

0…10 m seri bağlantı yalıtımsız karakter modu segment
0…10 m seri bağlantı yalıtımsız Modbus segment
0…1000 m seri bağlantı yalıtımlı karakter modu segment
0…1000 m seri bağlantı yalıtımlı Modbus segment
0…15 m karakter modu noktadan noktaya
0…15 m Modbus noktadan noktaya

<15 m seri bağlantı yalıtımsız karakter modu segment
<15 m seri bağlantı yalıtımsız Modbus segment
<40 m seri bağlantı yalıtımlı karakter modu segment
<40 m seri bağlantı yalıtımlı Modbus segment

0…248 için karakter modu
0…248 için Modbus

Istek başına 1 K veri baytı karakter modu
RTU isteği başına 252 veri baytı Modbus
ASCII isteği başına 504 veri baytı Modbus

Her çerçevede bir CRC (RTU) Modbus
Her çerçevede bir LRC (ASCII) karakter modu
Her çerçevede bir LRC (ASCII) Modbus

Dahili RAM 4096 kB
Dahili RAM 256 kB veri
Dahili RAM 3584 kB program sabitleri ve simgeleri
Hafıza kartı (BMXRMS008MP) sağlanır programları, sabitleri, simgeleri ve verileri yedekleme

128 kB yeri belirlenmemiş dahili veri
16250 %Mi yeri belirlenmiş dahili bitler
32464 %MWi iç word yeri belirlenmiş dahili veri
32760 %KWi sabit word yeri belirlenmiş dahili veri

128 %KWi sabit word yeri belirlenmiş dahili veri
256 %Mi yeri belirlenmiş dahili bitler
512 %MWi iç word yeri belirlenmiş dahili veri

1 döngüsel/periyodik master görevi
1 periyodik hızlı görev
Yardımcı görev yok
32 olay görevi

0.18 µs Boolean
0.26 µs çift uzunluktaki wordler
0.38 µs tek uzunluktaki wordler
1.74 µs sabit olmayan noktalar

4,2 Kinst/msn %65 Boolean ve %35 sabit aritmetik
5,4 Kinst/msn % 100 Boolean

0,2 ms için hızlı görev
1,05 ms için ana görev

72 mA -de 24 V DC

Raf üzerinden dahili güç besleme

CE

1 LED (yeşil) işlemci çalışıyor (RUN)
1 LED (kırmızı) G/Ç modülü, hata (G/Ç)
1 LED (kırmızı) bellek kartı hatası (CARD ERR)
1 LED (kırmızı) işlemci veya sistem hatası (ERR)
1 LED (sarı) Modbus'ta (SER COM) etkinlik

0,2 kg
