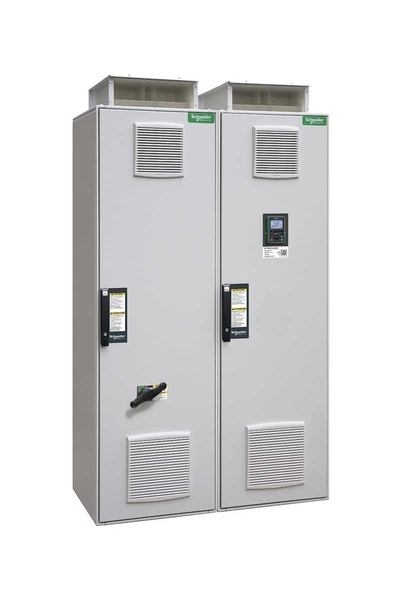

Schneider ATV960C63Q4X1 630/500Kw 400V Yüksek Performanslı Hız Kontrol Cihazı

Altivar Process ATV900

Değişken hızlı sürücü

Endüstriyel uygulama

ATV960

Senkron motorlar
Asenkron motorlar

Ayaklı muhafaza kompakt versiyonu

Pano Yüzeysel SF
Pano kapısında grafik çalışma paneli
Frekans dönüştürücü
Ana şalter
Şok bobini
Terminal bloğu ana besleme
Terminal bloğu motor

Alt

Açık gri (RAL 7035)

IP23 'e uygun IEC 61800-5-1

Zorlamalı konveksiyon

380...415 V - 10...6 %

50/60 Hz +/- 5 %

3 faz

III

Optimum moment modu
Değişken moment standardı
Sabit tork standartı

Sabit mıknatıslı motor

<= güç besleme gerilimi

1.2 x Giriş süresince 60 s (normal şart)
1,5 x In süresince 60 s (Ağır şart)

2,5 kHz

2...8 kHz ayarlanabilir değer kaybı faktörü ile

0,1…599 Hz

630 kW için normal şart
500 kW için Ağır şart

1140 A -de 2,5 kHz için normal şart
900 A -de 2,5 kHz için Ağır şart

1368 A süresince 60 s her 10 dakikada bir (normal şart)
1350 A süresince 60 s her 10 dakikada bir (Ağır şart)

1058 A -de 400 V (normal şart)
849 A -de 400 V (Ağır şart)

733 kVA -de 400 V (normal şart)
588 kVA -de 400 V (Ağır şart)

<48 % tam yük 'e uygunIEC 61000-3-12

Şebeke tarafı: 1250 A gG sigorta (normal şart)
Şebeke tarafı: 1000 A gG sigorta (Ağır şart)
Dahili: 400 A 4 aR sigorta

16250 W, toplam (normal şart)
12000 W, toplam (Ağır şart)
1800 W, kontrol parçası (normal şart)
1250 W, kontrol parçası (Ağır şart)

280 m3/h için kontrol
2320 m3/h için güç

73 dB 'e uygun86/188/EEC - fiziksel araçlar (gürültü) yönergesi

50 kA için 100 ms

Çıkarılabilir vidalı terminaller, kelepçeleme kapasitesi: 0,5...1,5 mm² için kontrol
M12 çubuk için ana besleme
M12 çubuk için motor

5 x 3 x 150 mm²) (normal şart)
4 x 3 x 240 mm²) (normal şart)
5 x 3 x 150 mm²) (Ağır şart)
4 x 3 x 240 mm²) (Ağır şart)

1200 mm

2150 mm

664 mm

850 kg

16 önceden ayarlı hız

Ethernet/IP
Modbus TCP
Modbus seri

Yuva A: iletişim modülü için Profibus DP V1
Yuva A: iletişim modülü için Profinet
Yuva A: iletişim modülü için DeviceNet
Yuva A: iletişim modülü için EtherCAT
Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
Yuva A: iletişim modülü için CANopen SUB-D 9
Yuva A: iletişim modülü için CANopen vidalı terminaller
Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülü

STO (güvenli tork kapatma) SIL 3 için <= 100 ms

Bastırılabilir
Otomatik her türlü yük
Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmaz

S, U veya özelleştirilmiş
0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir

DC enjeksiyon ile

Motor: termal koruma
Motor: güvenli tork kapatma
Motor: motor fazı kesme
Sürücü: termal koruma
Sürücü: güvenli tork kapatma
Sürücü: aşırı ısınma
Sürücü: aşırı akım (çıkış fazları ve topraklama arasında)
Sürücü: aşırı yük (çıkış)
Sürücü: kısa devre koruması
Sürücü: motor fazı kesme
Sürücü: aşırı gerilim (DC barası)
Sürücü: hat besleme aşırı gerilimi
Sürücü: hat besleme düşük gerilimi
Sürücü: hat besleme faz kaybı
Sürücü: aşırı hız
Sürücü: kontrol devresinde kesme
Sürücü: kısa devre korumasıile yarı iletken sigorta (ana besleme)
Sürücü: fan izleme

Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 Hz

2 RJ45 için Ethernet IP/Modbus TCP kontrol bloğunun üzerinde
1 RJ45 için Modbus seri kontrol bloğunun üzerinde

2 telli RS 485 için Modbus seri

RTU için Modbus seri

10, 100 Mbit/sn için Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri

Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP

8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri

Empedans yok için Modbus seri

1…247 için Modbus seri

Slave Modbus TCP

Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması

3

AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit

10

DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhm

DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2

Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1)
Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1)

2

Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit

2

Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA
Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 100 mA
Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA

2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş
5 ms +/- 1 ms (DI7, DI8) - darbe girişi
1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş
5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış

+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış

AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş
AQ1, AQ2: +/- % 0,2 için analog çıkış

3

Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles

Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)

Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC

Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 mA -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 mA -de 30 V DC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 mA -de 250 V AC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 mA -de 30 V DC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 mA -de 250 V AC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 mA -de 30 V DC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 mA -de 250 V AC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 mA -de 30 V DC

Güç ve kontrol arasındaki terminaller
