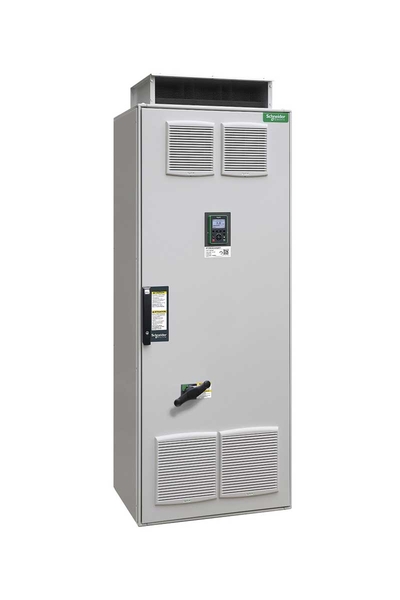

Schneider ATV960C35Q4X1 355/280Kw 400V Yüksek Performanslı Hız Kontrol Cihazı
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Electric Hız Kontrol Cihazları
Ürün ÖzellikleriÜrün serisi:Altivar Process ATV900Ürün ya da bileşen tipi:Değişken hızlı sürücüCihaz uygulaması:Endüstriyel uygulamaÜrün grubu:ATV960Ürün varış yeri:Senkron motorlar
Asenkron motorlarMontaj stili:Ayaklı muhafaza kompakt versiyonuSağlanan ekipman:Pano Yüzeysel SF
Pano kapısında grafik çalışma paneli
Frekans dönüştürücü
Ana şalter
Şok bobini
Terminal bloğu ana besleme
Terminal bloğu motorKablo girişi:AltMuhafazanın rengi:Açık gri (RAL 7035)IP koruma derecesi:IP23 'e uygun IEC 61800-5-1Soğutmanın tipi:Zorlamalı konveksiyon[Us] nominal besleme gerilimi:380...415 V - 10...6 %Besleme frekansı:50/60 Hz +/- 5 %Fazların ağ sayısı:3 fazAşırı gerilim kategorisi:IIIAsenkron Motor Kontrol Profili:Optimum moment modu
Değişken moment standardı
Sabit tork standartıSenkron motor kontrol profili:Sabit mıknatıslı motorÇıkış gerilimi:<= güç besleme gerilimiİzin verilebilir geçici akım güçlendirmesi:1.2 x Giriş süresince 60 s (normal şart)
1,5 x In süresince 60 s (Ağır şart)Nominal anahtarlama frekansı:2,5 kHzAnahtarlama frekansı:2...8 kHz ayarlanabilir değer kaybı faktörü ileHız kontrol cihazı çıkış frekansı:0,1…599 HzMotor gücü kW:355 kW için normal şart
280 kW için Ağır şartSürekli çıkış akımı:660 A -de 2,5 kHz için normal şart
520 A -de 2,5 kHz için Ağır şartMaksimum geçici akım:792 A süresince 60 s her 10 dakikada bir (normal şart)
780 A süresince 60 s her 10 dakikada bir (Ağır şart)Hat akımı:611 A -de 400 V (normal şart)
489 A -de 400 V (Ağır şart)Görünen güç:423 kVA -de 400 V (normal şart)
339 kVA -de 400 V (Ağır şart)Maksimum THDI:<48 % tam yük 'e uygunIEC 61000-3-12Kisa devre korumasi:Şebeke tarafı: 800 A gG sigorta (normal şart)
Şebeke tarafı: 630 A gG sigorta (Ağır şart)
Dahili: 315 A 3 aR sigortaW cinsinden güç dağılımı:8530 W, toplam (normal şart)
6410 W, toplam (Ağır şart)
930 W, kontrol parçası (normal şart)
650 W, kontrol parçası (Ağır şart)Soğutma havası hacmi:280 m3/h için kontrol
1740 m3/h için güçGürültü seviyesi:71 dB 'e uygun86/188/EEC - fiziksel araçlar (gürültü) yönergesiMUHTEMEL HAT ISC:50 kA için 100 msElektrikli bağlantı:Çıkarılabilir vidalı terminaller, kelepçeleme kapasitesi: 0,5...1,5 mm² için kontrol
M12 çubuk için ana besleme
M12 çubuk için motorMotor tavsiye edilen kablo kesiti:2 x 3 x 185 mm²) (Ağır şart)
3 x 3 x 120 mm²) (Ağır şart)
3 x 3 x 150 mm²) (normal şart)
4 x 3 x 95 mm²) (normal şart)Genişlik:800 mmYükseklik:2150 mmDerinlik:664 mmÜrün ağırlığı:650 kgÖnceden ayarlanmış hız sayısı:16 önceden ayarlı hızHaberleşme port protokolü:Ethernet/IP
Modbus seri
Modbus TCPSeçenek Modülü:Yuva A: iletişim modülü için Profibus DP V1
Yuva A: iletişim modülü için Profinet
Yuva A: iletişim modülü için DeviceNet
Yuva A: iletişim modülü için EtherCAT
Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
Yuva A: iletişim modülü için CANopen SUB-D 9
Yuva A: iletişim modülü için CANopen vidalı terminaller
Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülüGüvenlik fonksiyonu:STO (güvenli tork kapatma) SIL 3 için <= 100 msTamamlayıcı ÖzelliklerMotor kayma kompanzasyonu:Sürekli mıknatıslı motor yasasında bulunmaz
Bastırılabilir
Otomatik her türlü yük
AyarlanabilirHızlanma ve yavaşlama rampaları:S, U veya özelleştirilmiş
0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilirDurana kadar frenleme:DC enjeksiyon ileKoruma tipi:Motor: termal koruma
Motor: güvenli tork kapatma
Motor: motor fazı kesme
Sürücü: termal koruma
Sürücü: güvenli tork kapatma
Sürücü: aşırı ısınma
Sürücü: aşırı akım (çıkış fazları ve topraklama arasında)
Sürücü: aşırı yük (çıkış)
Sürücü: kısa devre koruması
Sürücü: motor fazı kesme
Sürücü: aşırı gerilim (DC barası)
Sürücü: hat besleme aşırı gerilimi
Sürücü: hat besleme düşük gerilimi
Sürücü: hat besleme faz kaybı
Sürücü: aşırı hız
Sürücü: kontrol devresinde kesme
Sürücü: kısa devre korumasıile yarı iletken sigorta (ana besleme)
Sürücü: fan izlemeFrekans çözünürlüğü:Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 HzKonnektörün tipi:2 RJ45 için Ethernet IP/Modbus TCP kontrol bloğunun üzerinde
1 RJ45 için Modbus seri kontrol bloğunun üzerindeFiziksel arayüz:2 telli RS 485 için Modbus seriİletim çerçevesi:RTU için Modbus seriİletim hızı:10, 100 Mbit/sn için Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seriDeğiştirme modu:Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCPVeri biçimi:8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seriPolarizasyon tipi:Empedans yok için Modbus seriAdreslerin sayısı:1…247 için Modbus seriErişim yöntemi:Slave Modbus TCPBesleme:Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre korumasıAnalog giriş sayısı:3Analog giriş tipi:AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bitDijital giriş sayısı:10Dijital giriş tipi:DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhmGiriş uyumluluğu:DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2Dijital giriş lojiği:Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1)
Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1)Analog çıkış sayısı:2Analog çıkış tipi:Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bitDijital çıkış sayısı:2Dijital çıkış tipi:Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA
Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 100 mA
Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mAÖrnekleme süresi:2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş
5 ms +/- 1 ms (DI7, DI8) - darbe girişi
1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş
5 ms +/- 1 ms (AQ1, AQ2) - analog çıkışDoğruluk:+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkışDoğrusallık hatası:AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş
AQ1, AQ2: +/- % 0,2 için analog çıkışRöle çıkış sayısı:3Röle çıkış tipi:Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cyclesYenileme süresi:Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)Minimum anahtarlama akımı:Röle çıkışı R1, R2, R3: 5 mA -de 24 V DCMaksimum anahtarlama akımı:Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 mA -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 mA -de 30 V DC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 mA -de 250 V AC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 mA -de 30 V DC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 mA -de 250 V AC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 mA -de 30 V DC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 mA -de 250 V AC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 mA -de 30 V DCYalıtım:Güç ve kontrol arasındaki terminallerOrtam KoşullarıTeknik ÖzelliklerGüç:280 kW -
