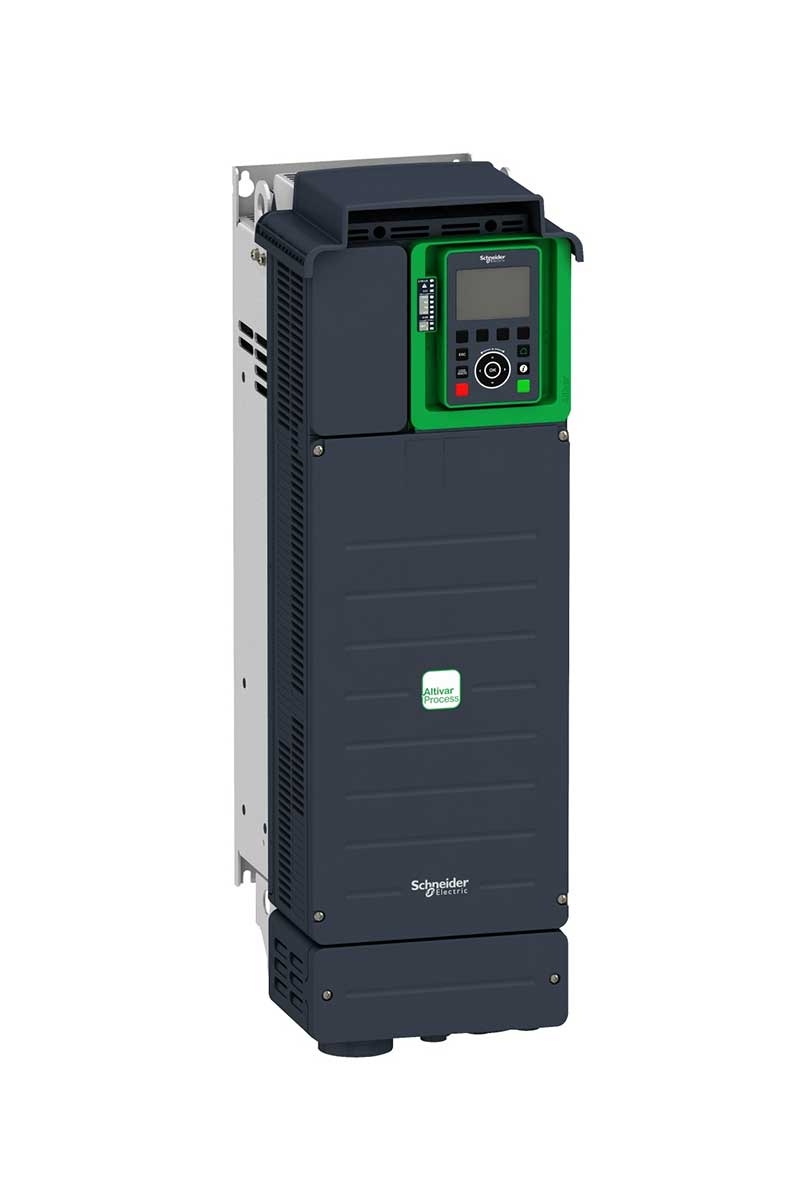

Schneider ATV930D22M3 22Kw Hız Kontrol Cihazı

Altivar Process ATV900

Endüstriyel uygulama

Değişken hızlı sürücü

Asenkron motorlar
Senkron motorlar

Endüstriyel süreç

3 faz

Duvara monte

Modbus seri
Modbus TCP
Ethernet/IP

200...240 V - 15...10 %

22,0 kW için normal şart
18,5 kW için Ağır şart

30,0 hp için normal şart
25,0 hp için Ağır şart

92,6 A -de 4 kHz için normal şart
78,4 A -de 4 kHz için Ağır şart

Entegre
With EMC plate option

IP21

UL tip 1

Yuva A: iletişim modülü için Profibus DP V1
Yuva A: iletişim modülü için Profinet
Yuva A: iletişim modülü için DeviceNet
Yuva A: iletişim modülü için EtherCAT
Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
Yuva A: iletişim modülü için CANopen SUB-D 9
Yuva A: iletişim modülü için CANopen vidalı terminaller
Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülü
Iletişim modülü için Ethernet Powerlink

16 önceden ayarlı hız

Değişken moment standardı
Optimum moment modu
Sabit tork standartı

599 Hz

2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile

4 kHz

76,0 A -de 200 V (normal şart)
64,8 A -de 200 V (Ağır şart)
64,3 A -de 240 V (normal şart)
54,5 A -de 240 V (Ağır şart)

26,7 kVA -de 240 V (normal şart)
22,7 kVA -de 240 V (Ağır şart)

111,1 A süresince 60 s (normal şart)
117,6 A süresince 60 s (Ağır şart)

50...60 Hz

50 kA

10

DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhm

2

Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA
Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA
Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA

3

AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit

2

Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit

3

Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles

Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC

Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC

Ethernet
2 telli RS 485

2 RJ45
1 RJ45

Slave Modbus TCP

10, 100 Mbits
4.8 kbps
9600 bit/s
19200 bit/s

RTU

1…247

8 bit, yapılandırılabilir tek, çift veya paritesiz

Empedans yok

0.01 ... 9999 s'den ayrı olarak doğrusal ayarlanabilir

Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmaz
Otomatik her türlü yük
Bastırılabilir

DC enjeksiyon ile

76,0 A

240,0 V

5 %

78,4 A

92,6 A

Doğal konveksiyon: 107 W -de 200 V 4 kHz
Zorlamalı konveksiyon: 707 W -de 200 V 4 kHz

Termal koruma: motor
Güvenli tork kapatma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü

1

226 mm

673 mm

274 mm

27,3 kg

Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16
Hat tarafı: vidalı terminal 35...50 mm²/AWG 2...AWG 1
Motor: vidalı terminal 50 mm²/AWG 1
DC barası: vidalı terminal 35...50 mm²/AWG 3...AWG 1

10, 100 Mbit/sn için Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri

Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP

8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri

Empedans yok için Modbus seri

1…247 için Modbus seri

Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması

Yerel diagnostik: 3 LED (tek/iki renkli)
Dahili haberleşme durumu: 5 LED (iki renkli)
Haberleşme modülü durumu: 2 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)

DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2

Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1)
Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1)

2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş
5 ms +/- 1 ms (DI7, DI8) - darbe girişi
1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş
5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış

+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış

AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş
AQ1, AQ2: +/- % 0,2 için analog çıkış

Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)

Güç ve kontrol arasındaki terminaller
