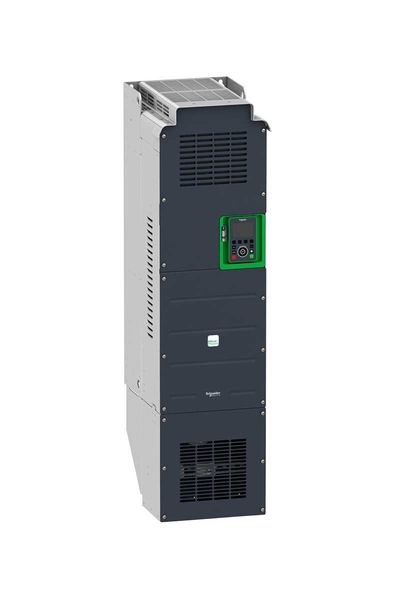

    Schneider ATV930C13N4C 130Kw Hız Kontrol Cihazı
Marka : Schneider Electric |Ürün Kodu : ATV930C13N4C
☆☆☆☆☆
0 Yorum | Yorum Yap

Schneider ATV930C13N4C 130Kw Hız Kontrol Cihazı

%65
İNDİRİM
602.660,22
210.931,08
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
  • Soru Sor
  • Schneider Electric Hız Kontrol Cihazları

    Ürün Özellikleri
    Ürün serisi
    :
    Altivar Process ATV900
    Cihaz uygulaması
    :
    Endüstriyel uygulama
    Ürün ya da bileşen tipi
    :
    Değişken hızlı sürücü
    Ürün varış yeri
    :
    Senkron motorlar
    Asenkron motorlar
    Ürüne özel uygulama
    :
    Endüstriyel süreç
    Model
    :
    Fren kesicisiz
    Standart tip
    Şebeke faz sayısı
    :
    3 faz
    Montaj Tipi
    :
    Duvara monte
    Haberleşme port protokolü
    :
    Modbus TCP
    Ethernet/IP
    Modbus seri
    [Us] nominal besleme gerilimi
    :
    380...480 V - 15...10 %
    Motor gücü kW
    :
    132,0 kW için normal şart
    110,0 kW için Ağır şart
    Motor gücü hp
    :
    200,0 hp için normal şart
    150,0 hp için Ağır şart
    Sürekli çıkış akımı
    :
    250 A -de 2,5 kHz için normal şart
    211 A -de 2,5 kHz için Ağır şart
    EMC filtresi
    :
    Entegre
    With EMC plate option
    IP koruma sınıfı
    :
    IP21
    Koruma sınıfı
    :
    UL tip 1
    Seçenek Modülü
    :
    Yuva A: iletişim modülü için Profibus DP V1
    Yuva A: iletişim modülü için Profinet
    Yuva A: iletişim modülü için DeviceNet
    Yuva A: iletişim modülü için EtherCAT
    Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
    Yuva A: iletişim modülü için CANopen SUB-D 9
    Yuva A: iletişim modülü için CANopen vidalı terminaller
    Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
    Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
    Yuva B: 5/12 V dijital enkoder arayüz modülü
    Yuva B: analog enkoder arayüz modülü
    Yuva B: çözücü enkoder arayüz modülü
    Iletişim modülü için Ethernet Powerlink
    Dijital giriş lojiği
    :
    16 önceden ayarlı hız
    Asenkron Motor Kontrol Profili
    :
    Değişken moment standardı
    Optimum moment modu
    Sabit tork standartı
    Maksimum çıkış frekansı
    :
    599 Hz
    Anahtarlama frekansı
    :
    1...8 kHz ayarlanabilir
    2,5...8 kHz değer kaybı faktörü ile
    Nominal anahtarlama frekansı
    :
    2,5 kHz
    Hat akımı
    :
    237,0 A -de 380 V (normal şart)
    201,0 A -de 380 V (Ağır şart)
    213,0 A -de 480 V (normal şart)
    165,0 A -de 480 V (Ağır şart)
    Görünen güç
    :
    161,4 kVA -de 480 V (normal şart)
    121,8 kVA -de 480 V (Ağır şart)
    Maksimum geçici akım
    :
    300 A süresince 60 s (normal şart)
    317 A süresince 60 s (Ağır şart)
    Şebeke frekansı
    :
    50...60 Hz
    MUHTEMEL HAT ISC
    :
    50 kA
    Tamamlayıcı Özellikler
    Dijital giriş sayısı
    :
    10
    Dijital giriş tipi
    :
    DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm
    DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
    STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhm
    Dijital çıkış sayısı
    :
    2
    Dijital çıkış tipi
    :
    Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA
    Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA
    Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA
    Analog giriş sayısı
    :
    3
    Analog giriş tipi
    :
    AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
    AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
    Analog çıkış sayısı
    :
    2
    Analog çıkış tipi
    :
    Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
    Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit
    Röle çıkış sayısı
    :
    3
    Röle çıkış tipi
    :
    Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
    Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
    Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
    Maksimum anahtarlama akımı
    :
    Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
    Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
    Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
    Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
    Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
    Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
    Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
    Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
    Minimum anahtarlama akımı
    :
    Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC
    Fiziksel arayüz
    :
    Ethernet
    2 telli RS 485
    Konnektör tipi
    :
    2 RJ45
    1 RJ45
    Erişim yöntemi
    :
    Slave Modbus TCP
    İletim hızı
    :
    10, 100 Mbits
    4.8 kbps
    9600 bit/s
    19200 bit/s
    İletim çerçevesi
    :
    RTU
    Adreslerin sayısı
    :
    1…247
    Veri biçimi
    :
    8 bit, yapılandırılabilir tek, çift veya paritesiz
    Polarizasyon tipi
    :
    Empedans yok
    Hızlanma ve yavaşlama rampaları
    :
    0.01 ... 9999 s'den ayrı olarak doğrusal ayarlanabilir
    Motor kayma kompanzasyonu
    :
    Ayarlanabilir
    Otomatik her türlü yük
    Bastırılabilir
    Sürekli mıknatıslı motor yasasında bulunmaz
    Durana kadar frenleme
    :
    DC enjeksiyon ile
    Maksimum Giriş Akımı
    :
    237,0 A
    Maksimum çıkış voltajı
    :
    480,0 V
    Göreceli simetrik ağ frekans toleransı
    :
    5 %
    Yüksek yükte taban yük akımı
    :
    211,0 A
    Düşük aşırı yükte taban yükü akımı
    :
    250,0 A
    W cinsinden güç dağılımı
    :
    Zorlamalı konveksiyon: 2999 W -de 380 V 2,5 kHz
    Doğal konveksiyon: 358 W -de 380 V 2,5 kHz
    Koruma tipi
    :
    Termal koruma: motor
    Güvenli tork kapatma: motor
    Motor fazı kesme: motor
    Termal koruma: sürücü
    Güvenli tork kapatma: sürücü
    Aşırı ısınma: sürücü
    Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
    Çıkış geriliminin aşırı yükü: sürücü
    Kısa devre koruması: sürücü
    Motor fazı kesme: sürücü
    DC veriyolunda aşırı gerilimler: sürücü
    Hat besleme aşırı gerilimi: sürücü
    Hat besleme düşük gerilimi: sürücü
    Hat besleme faz kaybı: sürücü
    Aşırı hız: sürücü
    Kontrol devresinde kesme: sürücü
    Set başına Miktar
    :
    1
    Genişlik
    :
    320 mm
    Yükseklik
    :
    852 mm
    Derinlik
    :
    393 mm
    Ürün ağırlığı
    :
    82 kg
    Elektrikli bağlantı
    :
    Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16
    Hat tarafı: vidalı terminal 2 x 70...3 x 120 mm²/AWG 2/0...300 kcmil
    Motor: vidalı terminal 2 x 70...3 x 120 mm²/AWG 2/0...300 kcmil
    DC barası: vidalı terminal 2 x 95...3 x 120 mm²/AWG 2/0...300 kcmil
    İletim hızı
    :
    10, 100 Mbit/sn için Ethernet IP/Modbus TCP
    4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri
    Değiştirme modu
    :
    Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP
    Veri biçimi
    :
    8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri
    Polarizasyon tipi
    :
    Empedans yok için Modbus seri
    Adreslerin sayısı
    :
    1…247 için Modbus seri
    Besleme
    :
    Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
    Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
    Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması
    Yerel sinyalleme
    :
    Yerel diagnostik: 3 LED (tek/iki renkli)
    Dahili haberleşme durumu: 5 LED (iki renkli)
    Haberleşme modülü durumu: 2 LED (iki renkli)
    Gerilimin varlığı: 1 LED (kırmızı)
    Giriş uyumluluğu
    :
    DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
    DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
    STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
    Dijital giriş lojiği
    :
    Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
    Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)
    Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1)
    Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1)
    Örnekleme süresi
    :
    2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş
    5 ms +/- 1 ms (DI7, DI8) - darbe girişi
    1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş
    5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış
    Doğruluk
    :
    +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
    +/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış
    Doğrusallık hatası
    :
    AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş
    AQ1, AQ2: +/- % 0,2 için analog çıkış
    Yenileme süresi
    :
    Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)
    Yalıtım
    :
    Güç ve kontrol arasındaki terminaller
    Ortam Koşulları
    Teknik Özellikler
    Güç
    :
    130 kW
