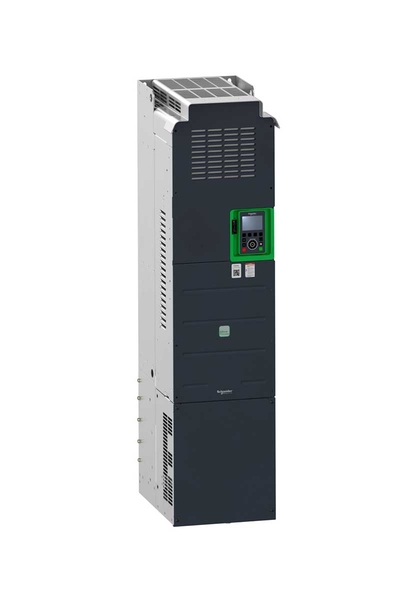

Schneider ATV930C13N4 132Kw Hız Kontrol Cihazı

Altivar Process ATV900

Endüstriyel uygulama

Değişken hızlı sürücü

Senkron motorlar
Asenkron motorlar

Endüstriyel süreç

3 faz
Monofaze

Duvara monte

Ethernet IP/Modbus TCP
Modbus

380...480 V - 15...10 %

132,0 kW için normal şart
110,0 kW için Ağır şart

200,0 hp için normal şart
150,0 hp için Ağır şart

250 A -de 4 kHz için normal şart
211 A -de 4 kHz için Ağır şart

Entegre
With EMC plate option

IP21

UL tip 1

Yuva A: iletişim modülü için Profibus DP V1
Yuva A: iletişim modülü için Profinet
Yuva A: iletişim modülü için DeviceNet
Yuva A: iletişim modülü için EtherCAT
Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
Yuva A: iletişim modülü için CANopen SUB-D 9
Yuva A: iletişim modülü için CANopen vidalı terminaller
Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülü

Sabit tork standartı
Değişken moment standardı
Optimum moment modu

599 Hz

1...8 kHz ayarlanabilir
2,5...8 kHz değer kaybı faktörü ile

2,5 kHz

237,0 A -de 380 V (normal şart)
201,0 A -de 380 V (Ağır şart)
213,0 A -de 480 V (normal şart)
165,0 A -de 480 V (Ağır şart)

161,4 kVA -de 380...480 V (normal şart)
121,8 kVA -de 380...480 V (Ağır şart)

300 A süresince 60 s (normal şart)
317 A süresince 60 s (Ağır şart)

50...60 Hz

50 kA

10

Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles

Ethernet
2 telli RS 485

2 RJ45
1 RJ45

Slave Modbus TCP

10, 100 Mbits
4.8 kbps
9600 bit/s
19200 bit/s

RTU

1…247

8 bit, yapılandırılabilir tek, çift veya paritesiz

Empedans yok

Linear adjustable separately from 0.01...9999 s
S, U veya özelleştirilmiş

Ayarlanabilir
Otomatik her türlü yük
Bastırılabilir
Sürekli mıknatıslı motor yasasında bulunmaz

DC enjeksiyon ile

237,0 A

480,0 V

5 %

211,0 A

250,0 A

Termal koruma: motor
Güvenli tork kapatma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü

1

320 mm

1205 mm

393 mm

104 kg

Hat tarafı: vidalı terminal 2 x 70...3 x 120 mm²/2 x AWG 2/0...2 x 300 kcmil
DC barası: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16
Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16

10, 100 Mbit/sn için Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri

8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri

Empedans yok için Modbus seri

1…247 için Modbus seri

Yerel diagnostik: 3 LED (tek/iki renkli)
5 LED (iki renkli)
2 LED (iki renkli)
1 LED (kırmızı)

Güç ve kontrol arasındaki terminaller
