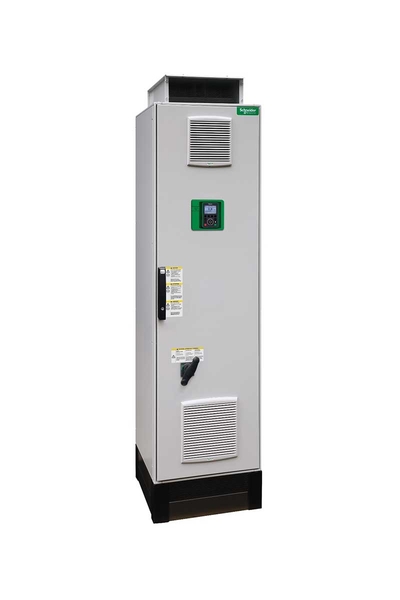

Schneider ATV650C25N4F 250Kw 380-440 V IP54 Yük Ayırıcılı Hız Kontrol Cihazı

Altivar Process ATV600

Değişken hızlı sürücü

Proses ve altyapı

ATV650

Bağlantı kesme anahtarlı

Asenkron motorlar
Senkron motorlar

IP54 'e uygun IEC 60529
IP54 'e uygun IEC 61800-5-1

380...440 V

Zorlamalı konveksiyon

50...60 Hz - 5...5 %

380...440 V - 15...10 %

250 kW (normal şart)
200 kW (Ağır şart)

391 A -de 400 V (Ağır şart)
319 A -de 380 V (normal şart)
453 A -de 380 V (Ağır şart)
369 A -de 400 V (normal şart)

50 kA

298 kVA -de 440 V (normal şart)
243 kVA -de 440 V (Ağır şart)

477 A -de 2,5 kHz için normal şart
370 A -de 2,5 kHz için Ağır şart

525 A süresince 60 s (normal şart)
555 A süresince 60 s (Ağır şart)

Optimum moment modu
Sabit tork standartı
Değişken moment standardı

0,1…500 Hz

2,5 kHz

2...8 kHz ayarlanabilir
2,5...8 kHz değer kaybı faktörü ile

STO (güvenli tork kapatma) SIL 3

16 önceden ayarlı hız

Modbus TCP
Ethernet
Ethernet

Yuva A: iletişim modülü, Profinet
Yuva A: iletişim modülü, DeviceNet
Yuva A: iletişim modülü, Modbus TCP/EtherNet/IP
Yuva A: iletişim modülü, CANopen daisy zinciri RJ45
Yuva A: iletişim modülü, CANopen SUB-D 9
Yuva A: iletişim modülü, CANopen vidalı terminaller
Yuva A/yuva B: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B: çıkış rölesi genişletme modülü
Yuva A: iletişim modülü, Ethernet IP/Modbus TCP/MD-Link
Iletişim modülü, BACnet MS/TP
Iletişim modülü, Ethernet Powerlink
Yuva A: iletişim modülü, Profibus DP V1

Dikili

3 faz

0

Röle çıkışları R1A, R1B, R1C 250 V AC 3000 mA
Röle çıkışları R1A, R1B, R1C 30 V DC 3000 mA
Röle çıkışları R2A, R2C 250 V AC 5000 mA
Röle çıkışları R2A, R2C 30 V DC 5000 mA
Röle çıkışları R3A, R3C 250 V AC 5000 mA
Röle çıkışları R3A, R3C 30 V DC 5000 mA

<= güç besleme gerilimi

1,5 x In süresince 60 s (Ağır şart)
1,1 x In süresince 60 s (normal şart)

Sürekli mıknatıslı motor yasasında bulunmaz
Otomatik her türlü yük
Ayarlanabilir
Bastırılabilir

0.01 ... 9999 s'den ayrı olarak doğrusal ayarlanabilir

Ethernet
2 telli RS 485

DC enjeksiyon ile

Güvenli tork kapatma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü
Termal koruma: motor

10, 100 Mbits
4800 bps, 9600 bps, 19200 bps, 38,4 Kbps

Analog giriş: 0,012/50 Hz
Ekran birimi: 0,1 Hz

RTU

Hat tarafı: M12 çubuk - 2 kablolar 3 x 120 mm² faz başına minimum (normal şart)
Hat tarafı: M12 çubuk - 3 kablolar 3 x 70 mm² faz başına minimum (normal şart)
Hat tarafı: M12 çubuk - 3 kablolar 3 x 185 mm² faz başına maksimum (normal şart)
Hat tarafı: M12 çubuk - 4 kablolar 3 x 120 mm² faz başına maksimum (normal şart)
Motor: M12 çubuk - 2 kablolar 3 x 120 mm² faz başına minimum (normal şart)
Motor: M12 çubuk - 3 kablolar 3 x 70 mm² faz başına minimum (normal şart)
Motor: M12 çubuk - 3 kablolar 3 x 185 mm² faz başına maksimum (normal şart)
Motor: M12 çubuk - 4 kablolar 3 x 120 mm² faz başına maksimum (normal şart)
Hat tarafı: M12 çubuk - 2 kablolar 3 x 95 mm² faz başına minimum (Ağır şart)
Hat tarafı: M12 çubuk - 3 kablolar 3 x 185 mm² faz başına maksimum (Ağır şart)
Hat tarafı: M12 çubuk - 4 kablolar 3 x 120 mm² faz başına maksimum (Ağır şart)
Motor: M12 çubuk - 1 kablolar 3 x 185 mm² faz başına minimum (Ağır şart)
Motor: M12 çubuk - 2 kablolar 3 x 95 mm² faz başına minimum (Ağır şart)
Motor: M12 çubuk - 3 kablolar 3 x 185 mm² faz başına maksimum (Ağır şart)
Motor: M12 çubuk - 4 kablolar 3 x 120 mm² faz başına maksimum (Ağır şart)
Kontrol: çıkarılabilir vidalı terminaller 0,5...1,5 mm²

RJ45 (uzak grafik terminali üzerinde) için Modbus seri
RJ45 (uzak grafik terminali üzerinde) için Ethernet/Modbus TCP

8 bit, yapılandırılabilir tek, çift veya paritesiz

Empedans yok

Yarım duplex, tam duplex, otomatik anlaşma Ethernet/Modbus TCP

1…247 için Modbus seri

Slave Modbus TCP

Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması
Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması

Dahili haberleşme durumu: 3 LED (iki renkli)
Haberleşme modülü durumu: 4 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)
Yerel diagnostik: 3 LED

600 mm

2350 mm

669 mm

420 kg

3

AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
AI2 gerilim analog girişi: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit

8

DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)

DI5, DI6: Dijital giriş seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
DI1...DI6: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2

Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)

2

Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım DQ-, DQ+: 30 V DC
Yazılım-yapılandırılabilir akım DQ-, DQ+: 100 mA

5 ms +/- 1 ms (DI5, DI6) - Dijital giriş
5 ms +/- 0,1 msn (AI1, AI2, AI3) - analog giriş
10 ms +/- 1 ms (AO1) - analog çıkış
2 ms +/- 0,5 msn (DI1...DI4) - Dijital giriş

+/- 1 % AO1, AO2 60 °C sıcaklık değişimi için analog çıkış
+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş

AO1, AO2: +/- % 0,2 için analog çıkış
AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş

3

Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles

Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)

Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC

Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC

Güç ve kontrol arasındaki terminaller

500 kHz

453,0 A

110…220 kW -de 480…500 V 3 faz
250…500 kW -de 380…440 V 3 faz

1

Zemin
