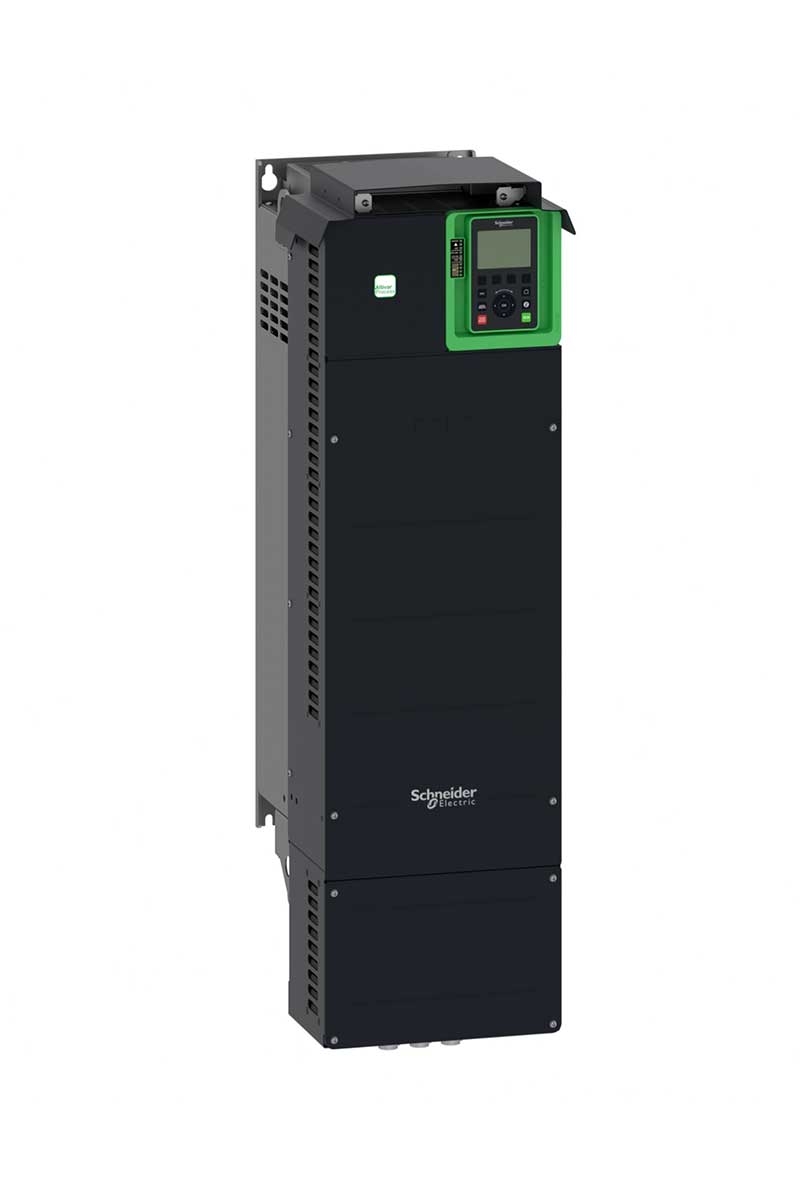

Schneider ATV630D55N4 ATVPROCESS 630-55 Kw 400V 3 Fazlı Hız Kontrol Cihazı

Altivar Process ATV600

Değişken hızlı sürücü

Proses ve altyapı

ATV630

Standart tip

Asenkron motorlar
Senkron motorlar

IP21 'e uygun IEC 61800-5-1
IP21 'e uygun IEC 60529

380...480 V

UL tip 1 'e uygun UL 508C

Zorlamalı konveksiyon

50...60 Hz - 5...5 %

380...480 V - 15...10 %

55 kW (normal şart)
45 kW (Ağır şart)

75 hp normal şart
60 hp Ağır şart

97,2 A -de 380 V (normal şart)
84,2 A -de 480 V (normal şart)
81,4 A -de 380 V (Ağır şart)
71,8 A -de 480 V (Ağır şart)

50 kA

70 kVA -de 480 V (normal şart)
59,7 kVA -de 480 V (Ağır şart)

106 A -de 2,5 kHz için normal şart
88 A -de 2,5 kHz için Ağır şart

116,6 A süresince 60 s (normal şart)
132 A süresince 60 s (Ağır şart)

Sabit tork standartı
Değişken moment standardı
Optimum moment modu

0,1…500 Hz

2,5 kHz

2,5...8 kHz değer kaybı faktörü ile
2...8 kHz ayarlanabilir

STO (güvenli tork kapatma) SIL 3

16 önceden ayarlı hız

Ethernet
Modbus seri
Modbus TCP

Yuva A: iletişim modülü, Profibus DP V1
Yuva A: iletişim modülü, Profinet
Yuva A: iletişim modülü, DeviceNet
Yuva A: iletişim modülü, Modbus TCP/EtherNet/IP
Yuva A: iletişim modülü, CANopen daisy zinciri RJ45
Yuva A: iletişim modülü, CANopen SUB-D 9
Yuva A: iletişim modülü, CANopen vidalı terminaller
Yuva A/yuva B: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B: çıkış rölesi genişletme modülü
Yuva A: iletişim modülü, Ethernet IP/Modbus TCP/MD-Link
Iletişim modülü, BACnet MS/TP
Iletişim modülü, Ethernet Powerlink

Duvara monte

3 faz

0

Röle çıkışları R1A, R1B, R1C 250 V AC 3000 mA
Röle çıkışları R1A, R1B, R1C 30 V DC 3000 mA
Röle çıkışları R2A, R2C 250 V AC 5000 mA
Röle çıkışları R2A, R2C 30 V DC 5000 mA
Röle çıkışları R3A, R3C 250 V AC 5000 mA
Röle çıkışları R3A, R3C 30 V DC 5000 mA

<= güç besleme gerilimi

1,1 x In süresince 60 s (normal şart)
1,5 x In süresince 60 s (Ağır şart)

Sürekli mıknatıslı motor yasasında bulunmaz
Bastırılabilir
Otomatik her türlü yük
Ayarlanabilir

0.01 ... 9999 s'den ayrı olarak doğrusal ayarlanabilir

Ethernet
2 telli RS 485

DC enjeksiyon ile

Termal koruma: motor
Güvenli tork kapatma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü

10, 100 Mbits
4800 bps, 9600 bps, 19200 bps, 38,4 Kbps

Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 Hz

RTU

Kontrol: çıkarılabilir vidalı terminaller 0,5...1,5 mm²/AWG 20...AWG 16
Hat tarafı: vidalı terminal 70...120 mm²/AWG 1/0...250 kcmil
Motor: vidalı terminal 70...120 mm²/AWG 1/0...250 kcmil

RJ45 (uzak grafik terminali üzerinde) için Ethernet/Modbus TCP
RJ45 (uzak grafik terminali üzerinde) için Modbus seri

8 bit, yapılandırılabilir tek, çift veya paritesiz

Empedans yok

Yarım duplex, tam duplex, otomatik anlaşma Ethernet/Modbus TCP

1…247 için Modbus seri

Slave Modbus TCP

Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması

Yerel diagnostik: 3 LED
Dahili haberleşme durumu: 3 LED (iki renkli)
Haberleşme modülü durumu: 4 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)

290 mm

922 mm

323 mm

56,5 kg

3

AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
AI2 gerilim analog girişi: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit

8

DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)

DI1...DI6: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
DI5, DI6: Dijital giriş seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2

Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)

2

Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım DQ-, DQ+: 30 V DC
Yazılım-yapılandırılabilir akım DQ-, DQ+: 100 mA

2 ms +/- 0,5 msn (DI1...DI4) - Dijital giriş
5 ms +/- 1 ms (DI5, DI6) - Dijital giriş
5 ms +/- 0,1 msn (AI1, AI2, AI3) - analog giriş
10 ms +/- 1 ms (AO1) - analog çıkış

+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AO1, AO2 60 °C sıcaklık değişimi için analog çıkış

AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş
AO1, AO2: +/- % 0,2 için analog çıkış

3

Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 100000 cycles

Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)

Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC

Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC

Güç ve kontrol arasındaki terminaller

500 kHz

97,2 A

55…100 kW -de 380…440 V 3 faz
55…100 kW -de 480…500 V 3 faz

1

Duvara monte
