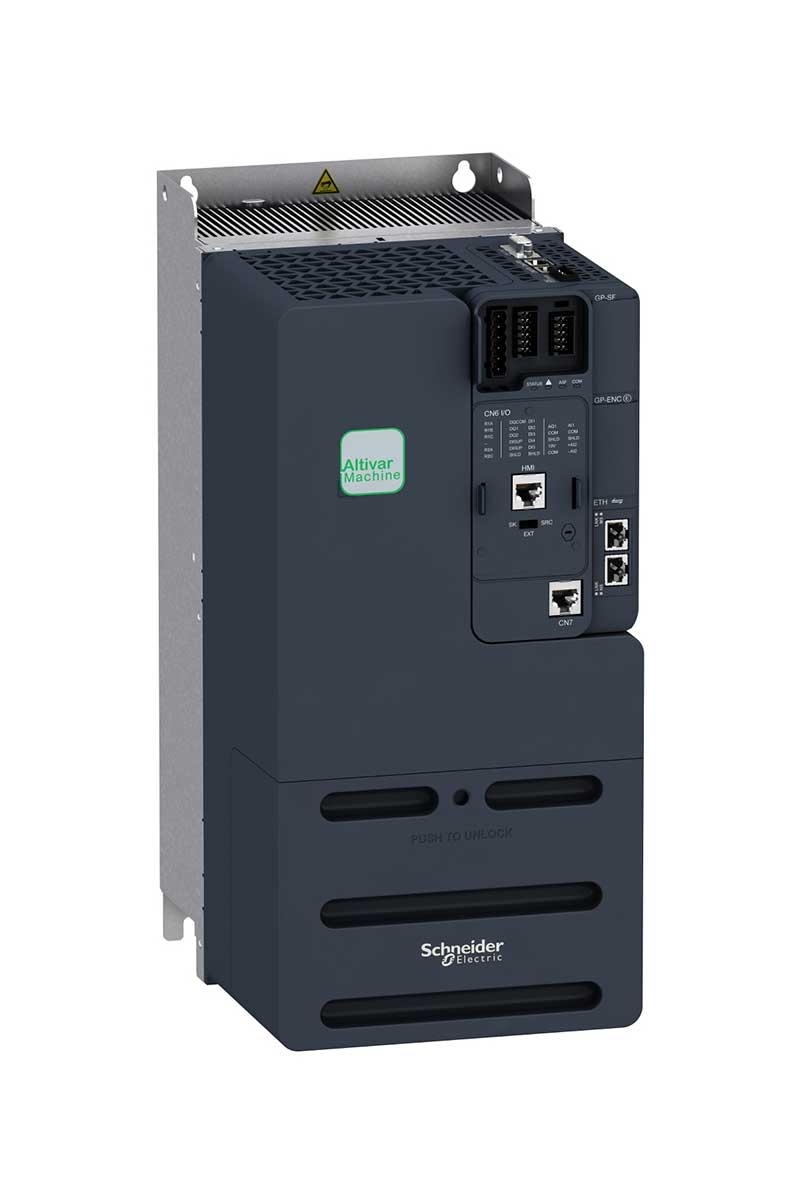

Schneider ATV340D11N4E 11KW 400V Ethernet Hız Kontrol Cihazı

Altivar Machine ATV340

Değişken hızlı sürücü

Standart tip

Pano montajı

Modbus TCP
Ethernet/IP
Modbus seri

Iletişim modülü, Profinet
Iletişim modülü, DeviceNet
Iletişim modülü, CANopen
Iletişim modülü, EtherCAT

3 faz

50...60 Hz +/- 5 %

380...480 V - 15...10 %

24,0 A

15 kW için normal şart
11 kW için Ağır şart

20 hp için normal şart
15 hp için Ağır şart

IP20

5

PTI darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V)
DI1...DI5 güvenli tork kapatma, 24 V DC (30 V), empedans: 3,5 kOhm
Programlanabilir

16 önceden ayarlı hız

2,0

2

AI1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
AI1 software-configurable temperature probe or water level sensor
AI1 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit
AI2 yazılım-yapılandırılabilir gerilim: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit

2

Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit

2

<= güç besleme gerilimi

Röle çıkışları R1A
Röle çıkışları R1C elektriksel dayanıklılık 100000 cycles
Röle çıkışları R2A
Röle çıkışları R2C elektriksel dayanıklılık 100000 cycles

Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC

Röle çıkışı R1B: 5 mA -de 24 V DC
Röle çıkışı R2C: 5 mA -de 24 V DC

2 telli RS 485

3 RJ45

Slave Modbus RTU
Slave Modbus TCP

4.8 kbit/s
9,6 kbit/sn
19,2 kbit/sn
38.4 kbit/s

RTU

1…247

8 bit, yapılandırılabilir tek, çift veya paritesiz

Empedans yok

Sabit tork standartı
Optimum moment modu
Değişken moment standardı

Sabit mıknatıslı motor
Reluctance motor

0,599 kHz

S, U veya özelleştirilmiş
Linear adjustable separately from 0.01...9999 s

Bastırılabilir
Otomatik her türlü yük
Sürekli mıknatıslı motor yasasında bulunmaz
Ayarlanabilir

2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile

4 kHz

DC enjeksiyon ile

28,8 A -de 380 V (normal şart)
23,0 A -de 480 V (normal şart)
34,7 A -de 380 V (Ağır şart)
27,7 A -de 480 V (Ağır şart)

34,7 A -de 380 V hat bobini olmadan (Ağır şart)
27,7 A -de 480 V hat bobini olmadan (Ağır şart)
33,9 A -de 380 V harici hat bobini ile (normal şart)
27,2 A -de 480 V harici hat bobini ile (normal şart)
35,1 A -de 380 V harici hat bobini ile (Ağır şart)
27,8 A -de 480 V harici hat bobini ile (Ağır şart)

34,7 A

480 V

22,7 kVA -de 480 V (normal şart)
23 kVA -de 480 V (Ağır şart)

35,2 A süresince 60 s (normal şart)
36 A süresince 60 s (Ağır şart)
43,2 A süresince 2 s (normal şart)
43 A süresince 2 s (Ağır şart)

Vidalı terminal, kelepçeleme kapasitesi: 0,2...2,5 mm² için kontrol
Vidalı terminal, kelepçeleme kapasitesi: 4...25 mm² için line side
Vidalı terminal, kelepçeleme kapasitesi: 4...25 mm² için DC barası
Vidalı terminal, kelepçeleme kapasitesi: 2,5...25 mm² için motor

22 kA

24,0 A

32,0 A

Doğal konveksiyon: 13 W -de 380 V 4 kHz (Ağır şart)
Zorlamalı konveksiyon: 241 W -de 380 V 4 kHz (Ağır şart)
Doğal konveksiyon: 16 W -de 380 V 4 kHz (normal şart)
Zorlamalı konveksiyon: 311 W -de 380 V 4 kHz (normal şart)

Kontrol: vidalı terminal 0,2...2,5 mm²/AWG 24...AWG 12
Hat tarafı: vidalı terminal 4...25 mm²/AWG 10...AWG 3
DC barası: vidalı terminal 4...25 mm²/AWG 10...AWG 3
Motor: vidalı terminal 2,5...25 mm²/AWG 12...AWG 3

Termal koruma: motor
Güvenli tork kapatma: motor
Motor phase loss: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Aşırı ısınma: sürücü
Aşırı akım: sürücü
Output overcurrent between motor phase and earth: sürücü
Output overcurrent between motor phases: sürücü
Short-circuit between motor phase and earth: sürücü
Motor fazları arasındaki kısa devre: sürücü
Motor phase loss: sürücü
DC Bus overvoltage: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Input supply loss: sürücü
Exceeding limit speed: sürücü
Kontrol devresinde kesme: sürücü

180,0 mm

385,0 mm

249,0 mm

9,5 kg

32 A -de 4 kHz için normal şart
24 A -de 4 kHz için Ağır şart
