Marka : Schneider Electric |Ürün Kodu : ATV310HU30N4E
Schneider ile efsane kasım
☆☆☆☆☆
0 Yorum | Yorum Yap

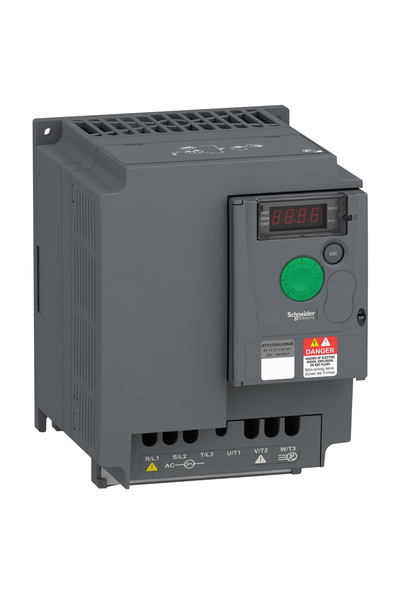

Schneider ATV310HU30N4E 3Kw Hız Kontrol Cihazı
15:00'a kadar verilen siparişler bugün kargoda!
Bugün
Kargoda
Kargoda
20000₺ ve ÜZERİ
ÜCRETSİZ KARGO
ÜCRETSİZ KARGO
15000₺ ve ÜZERİ
ÖZEL TEKLİF
ÖZEL TEKLİF
Ürün Özellikleri Ürün serisi : Easy Altivar 310 Ürün ya da bileşen tipi : Değişken hızlı sürücü Ürüne özel uygulama : Basit makine Montaj stili : Soğutma bloklu Ürün grubu : ATV310 Fazların ağ sayısı : Trifaze...
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Electric Hız Kontrol Cihazları
Ürün ÖzellikleriÜrün serisi:Easy Altivar 310Ürün ya da bileşen tipi:Değişken hızlı sürücüÜrüne özel uygulama:Basit makineMontaj stili:Soğutma blokluÜrün grubu:ATV310Fazların ağ sayısı:Trifaze[Us] nominal besleme gerilimi:380...460 V - 15...10 %Motor gücü kW:3 kWMotor gücü hp:4 hpGürültü seviyesi:50 dBTamamlayıcı ÖzelliklerÜrün varış yeri:Asenkron motorlarSet başına Miktar:1'li setEMC filtresi:EMC filtresi olmadanSoğutmanın tipi:Entegre fanBesleme frekansı:50/60 Hz +/- 5 %Haberleşme port protokolü:ModbusKonnektörün tipi:RJ45 (ön yüzde) için ModbusFiziksel arayüz:2 telli RS 485 için Modbusİletim çerçevesi:RTU için Modbusİletim hızı:4800 bit/sn
9600 bit/s
19200 bit/s
38400 bit/snAdreslerin sayısı:1…247 için ModbusHaberleşme hizmeti:Bekleme kayıtlarını oku (03) 29 word
Tek kayıtları yaz (06) 29 word
Çoklu kayıtları yaz (16) 27 word
Çoklu kayıtları oku/yaz (23) 4/4 word
Cihaz tanımlamasını oku (43)Hat akımı:9,2 A
46,6 AGörünen güç:7,3 kVA
31,2 kVAMUHTEMEL HAT ISC:5 kA
5 kASürekli çıkış akımı:7,1 A -de 4 kHz
36 A -de 4 kHzMaksimum geçici akım:10,7 A için 60 s
39,6 A için 60 sW cinsinden güç dağılımı:80,24 W In'de
508,9 W In'deHız kontrol cihazı çıkış frekansı:0,5…400 HzNominal anahtarlama frekansı:4 kHzAnahtarlama frekansı:2...12 kHz ayarlanabilirHız aralığı:1…20Geçici aşırı moment:170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torkuFrenleme torku:Up to 150 % of nominal motor torque yüksek atalette frenleme direnciyle
Nominal motor torkunun % 70'ine kadar frenleme direnci olmadanAsenkron Motor Kontrol Profili:Enerji tasarruf oranı
Enerji tasarruf oranı
Sensörsüz akı vektör kontrolüMotor kayma kompanzasyonu:Fabrikada mevcut
AyarlanabilirÇıkış gerilimi:380...460 V trifazeElektrikli bağlantı:Terminal, kelepçeleme kapasitesi: 1,5...4 mm² (L1, L2, L3, PA/+, PB, U, V, W)Sıkma torku:1,2…1,4 N.mYalıtım:Güç ve kontrol arasındaki elektrikBesleme:Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, <10 mAile aşırı yük ve kısa devre koruması
Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre korumasıAnalog giriş sayısı:1Analog giriş tipi:Yapılandırılabilir akım AI1 0...20 mA 250 Ohm
Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm
Yapılandırılabilir gerilim AI1 0...5 V 30 kOhmDijital giriş sayısı:4Dijital giriş tipi:Programlanabilir LI1...LI4 24 V 18...30 VDijital giriş lojiği:Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm
Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1)Örnekleme süresi:10 ms için analog giriş
20 ms, tolerans +/- 1 ms için lojik girişDoğrusallık hatası:Maksimum değerin +/- % 0,3'ü için analog girişAnalog çıkış sayısı:1Analog çıkış tipi:AO1 yazılım-yapılandırılabilir gerilim: 0...10 V, empedans: 470 Ohm, çözünürlük 8 bit
AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bitDijital çıkış sayısı:2Dijital çıkış tipi:Lojik çıkış LO+, LO-
Korumalı röle çıkışı R1A, R1B, R1C 1 K/AMinimum anahtarlama akımı:5 mA -de 24 V DC için lojik röleMaksimum anahtarlama akımı:2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röleHızlanma ve yavaşlama rampaları:U
S
0 ... 999.9 s'den doğrusalDurana kadar frenleme:DC enjeksiyon ile, <30 sKoruma tipi:Hat besleme aşırı gerilimi
Hat besleme düşük gerilimi
Çıkış fazları ve toprak arasındaki aşırı akım
Aşırı ısınmaya karşı koruma
Motor fazları arasındaki kısa devre
Trifazede giriş faz kaybına karşı
I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor korumasıFrekans çözünürlüğü:Analog giriş: dönüştürücü A/D, 10 bit
Ekran birimi: 0,1 HzZaman sabiti:20 ms +/- 1 ms referans değişikliği içinÇalışma konumu:Dikey +/- 10 dereceYükseklik:184 mmGenişlik:140 mmDerinlik:151 mmÜrün ağırlığı:1,8 kgOrtam KoşullarıTeknik ÖzelliklerGüç:3 kW -
