Marka : Schneider Electric |Ürün Kodu : ATV310HD15N4E
☆☆☆☆☆
0 Yorum | Yorum Yap

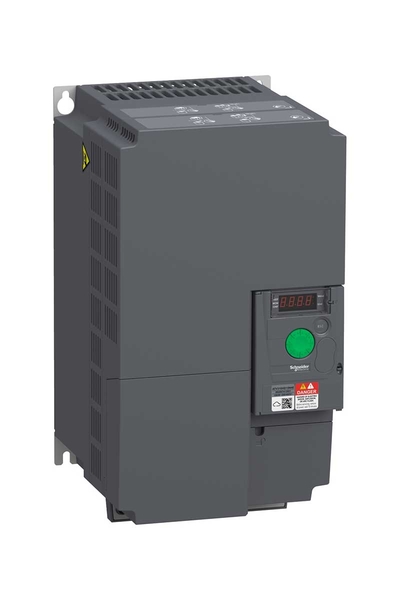

Schneider ATV310HD15N4E 15Kw Hız Kontrol Cihazı

%65
İNDİRİM
51.908,98 ₺
18.168,14 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Electric Hız Kontrol Cihazları

    Ürün Özellikleri
    Ürün serisi
    :
    Easy Altivar 310
    Ürün ya da bileşen tipi
    :
    Değişken hızlı sürücü
    Ürüne özel uygulama
    :
    Basit makine
    Montaj stili
    :
    Soğutma bloklu
    Ürün grubu
    :
    ATV310
    Fazların ağ sayısı
    :
    Trifaze
    [Us] nominal besleme gerilimi
    :
    380...460 V - 15...10 %
    Motor gücü kW
    :
    15 kW
    Motor gücü hp
    :
    20 hp
    Gürültü seviyesi
    :
    50 dB
    Tamamlayıcı Özellikler
    Ürün varış yeri
    :
    Asenkron motorlar
    Set başına Miktar
    :
    1'li set
    EMC filtresi
    :
    EMC filtresi olmadan
    Soğutmanın tipi
    :
    Entegre fan
    Besleme frekansı
    :
    50/60 Hz +/- 5 %
    Haberleşme port protokolü
    :
    Modbus
    Konnektörün tipi
    :
    RJ45 (ön yüzde) için Modbus
    Fiziksel arayüz
    :
    2 telli RS 485 için Modbus
    İletim çerçevesi
    :
    RTU için Modbus
    İletim hızı
    :
    4800 bit/sn
    9600 bit/s
    19200 bit/s
    38400 bit/sn
    Adreslerin sayısı
    :
    1…247 için Modbus
    Haberleşme hizmeti
    :
    Bekleme kayıtlarını oku (03) 29 word
    Tek kayıtları yaz (06) 29 word
    Çoklu kayıtları yaz (16) 27 word
    Çoklu kayıtları oku/yaz (23) 4/4 word
    Cihaz tanımlamasını oku (43)
    Hat akımı
    :
    46,5 A
    Görünen güç
    :
    30,7 kVA
    MUHTEMEL HAT ISC
    :
    22 kA
    Sürekli çıkış akımı
    :
    33 A -de 4 kHz
    Maksimum geçici akım
    :
    49,5 A için 60 s
    W cinsinden güç dağılımı
    :
    438,8 W In'de
    Hız kontrol cihazı çıkış frekansı
    :
    0,5…400 Hz
    Nominal anahtarlama frekansı
    :
    4 kHz
    Anahtarlama frekansı
    :
    2...12 kHz ayarlanabilir
    Hız aralığı
    :
    1…20
    Geçici aşırı moment
    :
    170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku
    Frenleme torku
    :
    Up to 150 % of nominal motor torque yüksek atalette frenleme direnciyle
    Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan
    Asenkron Motor Kontrol Profili
    :
    Karesel gerilim/frekans oranı
    Sensörsüz akı vektör kontrolü
    Karesel gerilim/frekans oranı
    Motor kayma kompanzasyonu
    :
    Fabrikada mevcut
    Ayarlanabilir
    Çıkış gerilimi
    :
    380...460 V trifaze
    Elektrikli bağlantı
    :
    Terminal, kelepçeleme kapasitesi: 10 mm² (L1, L2, L3, PA/+, PB, U, V, W)
    Sıkma torku
    :
    2,2…2,4 N.m
    Yalıtım
    :
    Güç ve kontrol arasındaki elektrik
    Besleme
    :
    Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, <10 mAile aşırı yük ve kısa devre koruması
    Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre koruması
    Analog giriş sayısı
    :
    1
    Analog giriş tipi
    :
    Yapılandırılabilir akım AI1 0...20 mA 250 Ohm
    Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm
    Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm
    Dijital giriş sayısı
    :
    4
    Dijital giriş tipi
    :
    Programlanabilir LI1...LI4 24 V 18...30 V
    Dijital giriş lojiği
    :
    Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm
    Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1)
    Örnekleme süresi
    :
    10 ms için analog giriş
    20 ms, tolerans +/- 1 ms için lojik giriş
    Doğrusallık hatası
    :
    Maksimum değerin +/- % 0,3'ü için analog giriş
    Analog çıkış sayısı
    :
    1
    Analog çıkış tipi
    :
    AO1 yazılım-yapılandırılabilir gerilim: 0...10 V, empedans: 470 Ohm, çözünürlük 8 bit
    AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit
    Dijital çıkış sayısı
    :
    2
    Dijital çıkış tipi
    :
    Lojik çıkış LO+, LO-
    Korumalı röle çıkışı R1A, R1B, R1C 1 K/A
    Minimum anahtarlama akımı
    :
    5 mA -de 24 V DC için lojik röle
    Maksimum anahtarlama akımı
    :
    2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
    2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
    3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
    4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
    Hızlanma ve yavaşlama rampaları
    :
    U
    S
    0 ... 999.9 s'den doğrusal
    Durana kadar frenleme
    :
    DC enjeksiyon ile, <30 s
    Koruma tipi
    :
    Hat besleme aşırı gerilimi
    Hat besleme düşük gerilimi
    Çıkış fazları ve toprak arasındaki aşırı akım
    Aşırı ısınmaya karşı koruma
    Motor fazları arasındaki kısa devre
    Trifazede giriş faz kaybına karşı
    I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması
    Frekans çözünürlüğü
    :
    Analog giriş: dönüştürücü A/D, 10 bit
    Ekran birimi: 0,1 Hz
    Zaman sabiti
    :
    20 ms +/- 1 ms referans değişikliği için
    Çalışma konumu
    :
    Dikey +/- 10 derece
    Yükseklik
    :
    330 mm
    Genişlik
    :
    180 mm
    Derinlik
    :
    191 mm
    Ürün ağırlığı
    :
    6,3 kg
    Ortam Koşulları
    Teknik Özellikler
    Güç
    :
    15 kW
