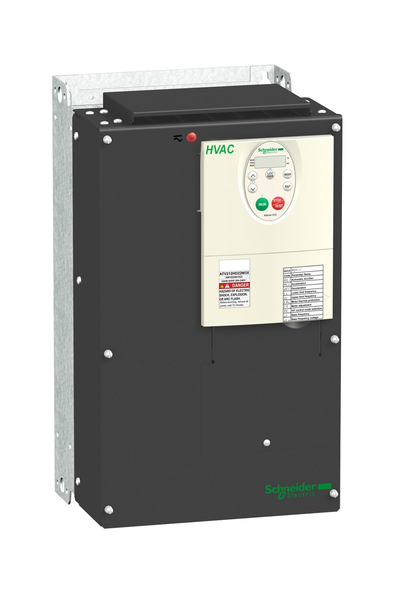

    Schneider ATV212HD22N4 22Kw 30hp 480V Hız Kontrol Cihazı
  • ÜCRETSİZ
    KARGO
    Schneider ATV212HD22N4 22Kw 30hp 480V Hız Kontrol Cihazı
Marka : Schneider Electric |Ürün Kodu : ATV212HD22N4
☆☆☆☆☆
0 Yorum | Yorum Yap

Schneider ATV212HD22N4 22Kw 30hp 480V Hız Kontrol Cihazı

47.540,23 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Electric Hız Kontrol Cihazları

    Ürün Özellikleri
    Ürün grubu
    :
    ATV212
    Ürün varış yeri
    :
    Asenkron motorlar
    Fazların ağ sayısı
    :
    3 faz
    Motor gücü kW
    :
    22 kW
    Motor gücü hp
    :
    30 hp
    Besleme gerilimi limitleri
    :
    323…528 V
    Besleme frekansı
    :
    50...60 Hz - 5...5 %
    Hat akımı
    :
    33,1 A -de 480 V
    41,6 A -de 380 V
    Ürün serisi
    :
    Altivar 212
    Ürün ya da bileşen tipi
    :
    Değişken hızlı sürücü
    Ürüne özel uygulama
    :
    HVAC'da pompalar ve havalandırır
    Haberleşme port protokolü
    :
    Modbus
    LonWorks
    APOGEE FLN
    BACnet
    METASYS N2
    [Us] nominal besleme gerilimi
    :
    380...480 V - 15...10 %
    EMC filtresi
    :
    Sınıf C2 EMC filtresi entegre
    IP koruma sınıfı
    :
    IP21
    Tamamlayıcı Özellikler
    Görünen güç
    :
    33,2 kVA -de 380 V
    Sürekli çıkış akımı
    :
    43,5 A -de 380 V
    43,5 A -de 460 V
    Maksimum geçici akım
    :
    47,9 A için 60 s
    Hız kontrol cihazı çıkış frekansı
    :
    0,5…200 Hz
    Hız aralığı
    :
    1…10
    Hız doğruluğu
    :
    Nominal kaymanın +/- % 10'u 0,2 Tn - Tn
    Yerel sinyalleme
    :
    DC veriyolu enerjili: 1 LED (kırmızı)
    Çıkış gerilimi
    :
    <= güç besleme gerilimi
    Yalıtım
    :
    Güç ve kontrol arasındaki elektrik
    Kablonun tipi
    :
    Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 90 °C / XLPE/EPR
    Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 70 °C / PVC
    Bir UL Tip 1 kit ile: 3 tel(ler)UL 508 kablosu -de 40 °C, bakır 75 °C / PVC
    Elektrikli bağlantı
    :
    VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: terminal 2,5 mm² / AWG 14
    L1/R, L2/S, L3/T: terminal 50 mm² / AWG 1/0
    Sıkma torku
    :
    0,6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
    24 N.m, 212 lb.in (L1/R, L2/S, L3/T)
    Besleme
    :
    Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 A, koruma tipi: aşırı yük ve kısa devre koruması
    Dahili besleme: 24 V DC (21…27 V), <200 A, koruma tipi: aşırı yük ve kısa devre koruması
    Örnekleme süresi
    :
    2 ms +/- 0,5 msn F gizli
    2 ms +/- 0,5 msn R gizli
    2 ms +/- 0,5 msn RES gizli
    3,5 ms +/- 0,5 msn VIA analog
    22 ms +/- 0,5 msn VIB analog
    Yanıt süresi
    :
    FM 2 ms, tolerans +/- 0,5 msn için analog çikislar
    FLA, FLC 7 ms, tolerans +/- 0,5 msn için gizli çikislar
    FLB, FLC 7 ms, tolerans +/- 0,5 msn için gizli çikislar
    RY, RC 7 ms, tolerans +/- 0,5 msn için gizli çikislar
    Doğruluk
    :
    +/- % 0,6 (VIA) 60 °C sıcaklık değişimi için
    +/- % 0,6 (VIB) 60 °C sıcaklık değişimi için
    +/- 1 % (FM) 60 °C sıcaklık değişimi için
    Doğrusallık hatası
    :
    VIA: maksimum değerin +/- % 0,15'i için giriş
    VIB: maksimum değerin +/- % 0,15'i için giriş
    FM: +/- % 0,2 için çıkış
    Analog çıkış tipi
    :
    FM anahtar-yapılandırılabilir gerilim 0...10 V DC, empedans: 7620 Ohm, çözünürlük 10 bit
    FM anahtar-yapılandırılabilir akım 0...20 mA, empedans: 970 Ohm, çözünürlük 10 bit
    Dijital çıkış tipi
    :
    Yapılandırılabilir röle lojiki: (FLA, FLC) NA - 100000 cycles
    Yapılandırılabilir röle lojiki: (FLB, FLC) NK - 100000 cycles
    Yapılandırılabilir röle lojiki: (RY, RC) NA - 100000 cycles
    Minimum anahtarlama akımı
    :
    3 mA -de 24 V DC için yapılandırılabilir röle lojiki
    Maksimum anahtarlama akımı
    :
    5 A -de 250 V AC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (FL, R)
    5 A -de 30 V DC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (FL, R)
    2 A -de 250 V AC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (FL, R)
    2 A -de 30 V DC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (FL, R)
    Dijital giriş tipi
    :
    F programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm
    R programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm
    RES programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm
    Dijital giriş lojiği
    :
    Pozitif lojik (kaynak) (F, R, RES), <= 5 V (durum 0), >= 11 V (durum 1)
    Negatif lojik (blok) (F, R, RES), >= 16 V (durum 0), <= 10 V (durum 1)
    Dielektrik gücü
    :
    3535 V DC toprak ve güç terminalleri arasında
    5092 V DC kontrol ve güç terminalleri arasında
    Yalıtım direnci
    :
    >= 1 mOhm 1 dakika için 500 V DC
    Frekans çözünürlüğü
    :
    Ekran birimi: 0,1 Hz
    Analog giriş: 0,024/50 Hz
    Haberleşme hizmeti
    :
    Tek kayıtları yaz (06)
    Cihaz tanımlamasını oku (43)
    Bekleme kayıtlarını oku (03) maksimum 2 word
    Çoklu kayıtları yaz (16) maksimum 2 word
    0,1 - 100 sn arasında zaman aşımı
    Engellenebilir izleme
    Seçenek kartı
    :
    Haberleşme kartı için LonWorks
    W cinsinden güç dağılımı
    :
    626 W
    Hava akışı
    :
    214 m3/h
    Işlevselk
    :
    Orta
    Özel uygulama
    :
    HVAC
    Motor Güç Aralığı AC-3
    :
    15…25 kW -de 380…440 V 3 faz
    15…25 kW -de 480…500 V 3 faz
    Motor yolverici tipi
    :
    Hız kontrol cihazı
    Dijital çıkış sayısı
    :
    2
    Analog giriş sayısı
    :
    2
    Analog giriş tipi
    :
    VIA anahtar-yapılandırılabilir gerilim: 0...10 V DC 24 V maks, empedans: 30000 Ohm, çözünürlük 10 bit
    VIB yapılandırılabilir gerilim: 0...10 V DC 24 V maks, empedans: 30000 Ohm, çözünürlük 10 bit
    VIB yapılandırılabilir PTC prob: 0...6 prob, empedans: 1500 Ohm
    VIA anahtar-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 10 bit
    Analog çıkış sayısı
    :
    1
    Fiziksel arayüz
    :
    2 telli RS 485
    Konnektör tipi
    :
    1 RJ45
    1 açık stil
    İletim hızı
    :
    9600 bps veya 19200 bps
    İletim çerçevesi
    :
    RTU
    Adreslerin sayısı
    :
    1…247
    Veri biçimi
    :
    8 bit, 1 durdurma, tek çift veya yapılandırılabilir parite yok
    Polarizasyon tipi
    :
    Empedans yok
    Asenkron Motor Kontrol Profili
    :
    Gerilim/frekans oranı, 2 nokta
    Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
    Gerilim/frekans oranı, otomatik IR dengeleme (U/f + otomatik Uo)
    Sensörsüz akı vektör kontrolü, standart
    Gerilim/frekans oranı, 5 nokta
    Tork doğruluğu
    :
    +/- 15 %
    Geçici aşırı moment
    :
    120 % nominal motor torku +/- 10 % için 60 s
    Hızlanma ve yavaşlama rampaları
    :
    Yüke bağlı otomatik
    0,01 - 3200 sn arasında ayrı olarak doğrusal ayarlanabilir
    Motor kayma kompanzasyonu
    :
    Ayarlanabilir
    Gerilim/frekans oranı motor kontrolünde geçerli değil
    Otomatik her türlü yük
    Anahtarlama frekansı
    :
    6...16 kHz ayarlanabilir
    8...16 kHz değer kaybı faktörü ile
    Nominal anahtarlama frekansı
    :
    8 kHz
    Durana kadar frenleme
    :
    DC enjeksiyon ile
    Şebeke frekansı
    :
    47,5...63 Hz
    MUHTEMEL HAT ISC
    :
    22 kA
    Koruma tipi
    :
    Aşırı ısınmaya karşı koruma: sürücü
    Termal güç aşaması: sürücü
    Motor fazları arasındaki kısa devre: sürücü
    Giriş faz kesmeleri: sürücü
    Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
    DC veriyolunda aşırı gerilimler: sürücü
    Kontrol devresinde kesme: sürücü
    Hız limitini aşmaya karşı: sürücü
    Hat besleme aşırı gerilimi veya düşük gerilimi: sürücü
    Hat besleme düşük gerilimi: sürücü
    Giriş faz kaybına karşı: sürücü
    Termal koruma: motor
    Motor fazı kesme: motor
    PTC probları ile: motor
    Genişlik
    :
    240 mm
    Yükseklik
    :
    420 mm
    Derinlik
    :
    214 mm
    Ürün ağırlığı
    :
    26,4 kg
    Ortam Koşulları
    Teknik Özellikler
    Güç
    :
    22 kW
