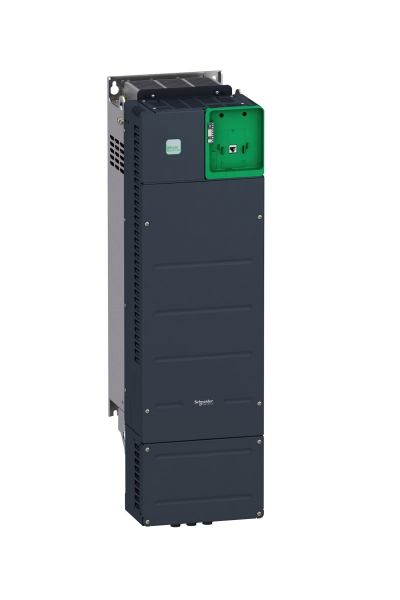

Schneider ATV-340D75N4E ATV340 Ethernet 75KW 400V Hız Kontrol Cihazı

Name: elektromarketim
Rating: 4.7 (177 reviews)

120.212,81 ₺

Gelince Haber Ver

Ürün Özellikleri
Yorumlar (0 Yorum)
☆☆☆☆☆

Soru Sor

Schneider Electric Hız Kontrol Cihazları

Ürün Özellikleri
Ürün serisi
:
Altivar Machine ATV340
Ürün ya da bileşen tipi
:
Değişken hızlı sürücü
Ürüne özel uygulama
:
Machine
Model
:
Standart tip
Montaj Tipi
:
Duvara monte
Haberleşme port protokolü
:
Modbus seri
Ethernet/IP
Modbus TCP
Seçenek kartı
:
Iletişim modülü, Profinet
Iletişim modülü, DeviceNet
Iletişim modülü, CANopen
Iletişim modülü, EtherCAT
Fazların ağ sayısı
:
3 faz
Besleme frekansı
:
50...60 Hz +/- 5 %
[Us] nominal besleme gerilimi
:
380...480 V - 15...10 %
Nominal çıkış akımı
:
145,0 A
Motor gücü kW
:
90 kW için normal şart
75 kW için Ağır şart
Motor gücü hp
:
125 hp için normal şart
100 hp için Ağır şart
EMC filtresi
:
Class C3 EMC filter integrated
IP koruma sınıfı
:
IP20
Koruma sınıfı
:
UL tip 1
Tamamlayıcı Özellikler
Dijital giriş sayısı
:
8
Dijital giriş tipi
:
PTI güvenli tork kapatma: 0…30 kHz, 24 V DC (30 V)
DI1...DI5 darbe girişi olarak programlanabilir, 24 V DC (30 V), empedans: 3,5 kOhm
Programlanabilir
Number of preset speeds
:
16 önceden ayarlı hız
Dijital çıkış sayısı
:
1,0
Dijital çıkış tipi
:
Programmable output DQ1, DQ2 30 V DC 100 mA
Analog giriş sayısı
:
3
Analog giriş tipi
:
AI1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
AI1 software-configurable temperature probe or water level sensor
AI1 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit
AI2 yazılım-yapılandırılabilir gerilim: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit
Analog çıkış sayısı
:
2
Analog çıkış tipi
:
Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit
Röle çıkış sayısı
:
3
Çıkış gerilimi
:
<= güç besleme gerilimi
Röle çıkış tipi
:
Röle çıkışları R1A
Röle çıkışları R1C elektriksel dayanıklılık 100000 cycles
Röle çıkışları R2A
Röle çıkışları R2C elektriksel dayanıklılık 100000 cycles
Maksimum anahtarlama akımı
:
Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Minimum anahtarlama akımı
:
Röle çıkışı R1B: 5 mA -de 24 V DC
Röle çıkışı R2C: 5 mA -de 24 V DC
Fiziksel arayüz
:
2 telli RS 485
Konnektör tipi
:
3 RJ45
Erişim yöntemi
:
Slave Modbus RTU
Slave Modbus TCP
Iletim hızı
:
4.8 kbit/s
9,6 kbit/sn
19,2 kbit/sn
38.4 kbit/s
Iletim çerçevesi
:
RTU
Adreslerin sayısı
:
1…247
Veri biçimi
:
8 bit, yapılandırılabilir tek, çift veya paritesiz
Polarizasyon tipi
:
Empedans yok
4 quadrant operation possible
:
True
Asenkron motor kontrol profili
:
Değişken moment standardı
Sabit tork standartı
Optimum moment modu
Senkron motor kontrol profili
:
Reluctance motor
Sabit mıknatıslı motor
Kirletme derecesi
:
2 'e uygunEN/IEC 61800-5-1
Maximum output frequency
:
0,599 kHz
Hızlanma ve yavaşlama rampaları
:
S, U veya özelleştirilmiş
Linear adjustable separately from 0.01...9999 s
Motor kayma kompanzasyonu
:
Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmaz
Otomatik her türlü yük
Bastırılabilir
Anahtarlama frekansı
:
1...8 kHz ayarlanabilir
2,5...8 kHz değer kaybı faktörü ile
Nominal anahtarlama frekansı
:
2,5 kHz
Durana kadar frenleme
:
DC enjeksiyon ile
Brake chopper integrated
:
True
Hat akımı
:
156,2 A -de 380 V (normal şart)
135,8 A -de 480 V (normal şart)
134,3 A -de 380 V (Ağır şart)
118,1 A -de 480 V (Ağır şart)
Hat akımı
:
156,2 A -de 380 V with internal line choke (normal şart)
135,8 A -de 480 V with internal line choke (normal şart)
134,3 A -de 380 V with internal line choke (Ağır şart)
118,1 A -de 480 V with internal line choke (Ağır şart)
134,3 A
118,1 A
Maksimum Giriş Akımı
:
156,2 A
Maximum output voltage
:
480 V
Görünen güç
:
112,9 kVA -de 480 V (normal şart)
98,2 kVA -de 480 V (Ağır şart)
Maksimum geçici akım
:
207,6 A süresince 60 s (normal şart)
217,5 A süresince 60 s (Ağır şart)
207,6 A süresince 2 s (normal şart)
217,5 A süresince 2 s (Ağır şart)
Elektrikli bağlantı
:
Vidalı terminal, kelepçeleme kapasitesi: 0,75...1,5 mm² için kontrol
Vidalı terminal, kelepçeleme kapasitesi: 120 mm² için line side
Vidalı terminal, kelepçeleme kapasitesi: 95...120 mm² için DC barası
Vidalı terminal, kelepçeleme kapasitesi: 120 mm² için motor
Muhtemel hat Isc
:
50 kA
Base load current at high overload
:
145,0 A
Base load current at low overload
:
173,0 A
W cinsinden güç dağılımı
:
Doğal konveksiyon: 158 W -de 380 V 4 kHz (Ağır şart)
Zorlamalı konveksiyon: 1359 W -de 380 V 4 kHz (Ağır şart)
Doğal konveksiyon: 180 W -de 380 V 4 kHz (normal şart)
Zorlamalı konveksiyon: 1585 W -de 380 V 4 kHz (normal şart)
Elektrikli bağlantı
:
Kontrol: vidalı terminal 0,75...1,5 mm²/AWG 18...AWG 16
Hat tarafı: vidalı terminal 120 mm²/AWG 4/0...250 kcmil
DC barası: vidalı terminal 95...120 mm²/AWG 3/0...250 kcmil
Motor: vidalı terminal 120 mm²/250 kcmil
With safety function Safely Limited Speed (SLS)
:
True
With safety function Safe brake management (SBC/SBT)
:
True
With safety function Safe Operating Stop (SOS)
:
False
With safety function Safe Position (SP)
:
False
With safety function Safe programmable logic
:
False
With safety function Safe Speed Monitor (SSM)
:
False
With safety function Safe Stop 1 (SS1)
:
True
With sft fct Safe Stop 2 (SS2)
:
False
With safety function Safe torque off (STO)
:
True
With safety function Safely Limited Position (SLP)
:
False
With safety function Safe Direction (SDI)
:
False
Koruma tipi
:
Termal koruma: motor
Güvenli tork kapatma: motor
Motor phase loss: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Aşırı ısınma: sürücü
Aşırı akım: sürücü
Output overcurrent between motor phase and earth: sürücü
Output overcurrent between motor phases: sürücü
Short-circuit between motor phase and earth: sürücü
Motor fazları arasındaki kısa devre: sürücü
Motor phase loss: sürücü
DC Bus overvoltage: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Input supply loss: sürücü
Exceeding limit speed: sürücü
Kontrol devresinde kesme: sürücü
Genişlik
:
271,0 mm
Yükseklik
:
908,0 mm
Derinlik
:
309,0 mm
Ürün ağırlığı
:
58,4 kg
Sürekli çıkış akımı
:
173 A -de 4 kHz için normal şart
145 A -de 4 kHz için Ağır şart
Ortam Koşulları
Çalışma yüksekliği
:
<= 4800 m with current derating above 1000m
Çalışma konumu
:
Dikey +/- 10 derece
Ürün sertifikaları
:
UL
CSA
TÜV
EAC
CTick
İşaretleme
:
CE
Standartlar
:
EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
IEC 61000-3-12
Maximum THDI
:
<48 % tam yük 'e uygunIEC 61000-3-12
<48 % 80 % load 'e uygunIEC 61000-3-12
Montaj stili
:
Soğutma bloklu
Elektromanyetik uyumluluk
:
Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
Environmental class (during operation)
:
Class 3C3 according to IEC 60721-3-3
Class 3S3 according to IEC 60721-3-3
Maximum acceleration under shock impact (during operation)
:
150 m/s² at 11 ms
Maximum acceleration under vibrational stress (during operation)
:
10 m/s² at 13...200 Hz
Maximum deflection under vibratory load (during operation)
:
1.5 mm at 2...13 Hz
Permitted relative humidity (during operation)
:
Class 3K5 according to EN 60721-3
Soğutma havası hacmi
:
295,0 m3/h
Soğutmanın tipi
:
Zorlamalı konveksiyon
Aşırı gerilim kategorisi
:
Class III
Düzenleme döngüsü
:
Ayarlanabilir PID regülatör
Gürültü seviyesi
:
69,9 dB
Kirletme derecesi
:
2
Ambient air transport temperature
:
-40…70 °C
Çalışma için ortam hava sıcaklığı
:
-15…40 °C olmadan (dikey konum)
40…50 °C değer kaybı faktörü ile (dikey konum)
Depolama ortam koşulları
:
-40…70 °C
Yalıtım
:
Güç ve kontrol arasındaki terminaller

Teknik Özellikler

Güç

:

75 kW
