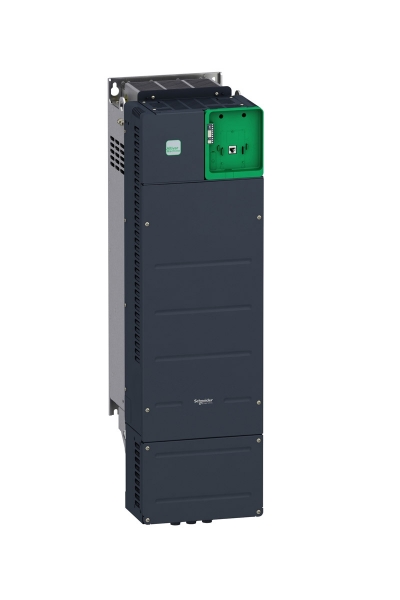

    Schneider ATV-340D45N4E ATV340 Ethernet 45KW 400V Hız Kontrol Cihazı
Marka : Schneider Electric |Ürün Kodu : ATV340D45N4E
☆☆☆☆☆
0 Yorum | Yorum Yap

Schneider ATV-340D45N4E ATV340 Ethernet 45KW 400V Hız Kontrol Cihazı

94.054,97 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Electric Hız Kontrol Cihazları

    Ürün Özellikleri
    Ürün serisi
    :
    Altivar Machine ATV340
    Ürün ya da bileşen tipi
    :
    Değişken hızlı sürücü
    Ürüne özel uygulama
    :
    Machine
    Model
    :
    Standart tip
    Montaj Tipi
    :
    Duvara monte
    Haberleşme port protokolü
    :
    Modbus TCP
    Modbus seri
    Ethernet/IP
    Seçenek kartı
    :
    Iletişim modülü, Profinet
    Iletişim modülü, DeviceNet
    Iletişim modülü, CANopen
    Iletişim modülü, EtherCAT
    Fazların ağ sayısı
    :
    3 faz
    Besleme frekansı
    :
    50...60 Hz +/- 5 %
    [Us] nominal besleme gerilimi
    :
    380...480 V - 15...10 %
    Nominal çıkış akımı
    :
    88,0 A
    Motor gücü kW
    :
    55 kW için normal şart
    45 kW için Ağır şart
    Motor gücü hp
    :
    75 hp için normal şart
    60 hp için Ağır şart
    EMC filtresi
    :
    Class C3 EMC filter integrated
    IP koruma sınıfı
    :
    IP20
    Koruma sınıfı
    :
    UL tip 1
    Tamamlayıcı Özellikler
    Dijital giriş sayısı
    :
    8
    Dijital giriş tipi
    :
    PTI güvenli tork kapatma: 0…30 kHz, 24 V DC (30 V)
    DI1...DI5 darbe girişi olarak programlanabilir, 24 V DC (30 V), empedans: 3,5 kOhm
    Programlanabilir
    Number of preset speeds
    :
    16 önceden ayarlı hız
    Dijital çıkış sayısı
    :
    1,0
    Dijital çıkış tipi
    :
    Programmable output DQ1, DQ2 30 V DC 100 mA
    Analog giriş sayısı
    :
    3
    Analog giriş tipi
    :
    AI1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
    AI1 software-configurable temperature probe or water level sensor
    AI1 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit
    AI2 yazılım-yapılandırılabilir gerilim: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit
    Analog çıkış sayısı
    :
    2
    Analog çıkış tipi
    :
    Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
    Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit
    Röle çıkış sayısı
    :
    3
    Çıkış gerilimi
    :
    <= güç besleme gerilimi
    Röle çıkış tipi
    :
    Röle çıkışları R1A
    Röle çıkışları R1C elektriksel dayanıklılık 100000 cycles
    Röle çıkışları R2A
    Röle çıkışları R2C elektriksel dayanıklılık 100000 cycles
    Maksimum anahtarlama akımı
    :
    Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
    Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
    Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
    Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
    Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
    Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
    Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
    Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
    Minimum anahtarlama akımı
    :
    Röle çıkışı R1B: 5 mA -de 24 V DC
    Röle çıkışı R2C: 5 mA -de 24 V DC
    Fiziksel arayüz
    :
    2 telli RS 485
    Konnektör tipi
    :
    3 RJ45
    Erişim yöntemi
    :
    Slave Modbus RTU
    Slave Modbus TCP
    Iletim hızı
    :
    4.8 kbit/s
    9,6 kbit/sn
    19,2 kbit/sn
    38.4 kbit/s
    Iletim çerçevesi
    :
    RTU
    Adreslerin sayısı
    :
    1…247
    Veri biçimi
    :
    8 bit, yapılandırılabilir tek, çift veya paritesiz
    Polarizasyon tipi
    :
    Empedans yok
    4 quadrant operation possible
    :
    True
    Asenkron motor kontrol profili
    :
    Sabit tork standartı
    Optimum moment modu
    Değişken moment standardı
    Senkron motor kontrol profili
    :
    Reluctance motor
    Sabit mıknatıslı motor
    Kirletme derecesi
    :
    2 'e uygunEN/IEC 61800-5-1
    Maximum output frequency
    :
    0,599 kHz
    Hızlanma ve yavaşlama rampaları
    :
    S, U veya özelleştirilmiş
    Linear adjustable separately from 0.01...9999 s
    Motor kayma kompanzasyonu
    :
    Sürekli mıknatıslı motor yasasında bulunmaz
    Bastırılabilir
    Ayarlanabilir
    Otomatik her türlü yük
    Anahtarlama frekansı
    :
    1...8 kHz ayarlanabilir
    2,5...8 kHz değer kaybı faktörü ile
    Nominal anahtarlama frekansı
    :
    2,5 kHz
    Durana kadar frenleme
    :
    DC enjeksiyon ile
    Brake chopper integrated
    :
    True
    Hat akımı
    :
    97,2 A -de 380 V (normal şart)
    84,2 A -de 480 V (normal şart)
    81,4 A -de 380 V (Ağır şart)
    71,8 A -de 480 V (Ağır şart)
    Hat akımı
    :
    97,2 A -de 380 V with internal line choke (normal şart)
    84,2 A -de 480 V with internal line choke (normal şart)
    81,4 A -de 380 V with internal line choke (Ağır şart)
    71,8 A -de 480 V with internal line choke (Ağır şart)
    81,4 A
    71,8 A
    Maksimum Giriş Akımı
    :
    97,2 A
    Maximum output voltage
    :
    480 V
    Görünen güç
    :
    70 kVA -de 480 V (normal şart)
    59,7 kVA -de 480 V (Ağır şart)
    Maksimum geçici akım
    :
    127,2 A süresince 60 s (normal şart)
    132 A süresince 60 s (Ağır şart)
    127,2 A süresince 2 s (normal şart)
    132 A süresince 2 s (Ağır şart)
    Elektrikli bağlantı
    :
    Vidalı terminal, kelepçeleme kapasitesi: 0,75...1,5 mm² için kontrol
    Vidalı terminal, kelepçeleme kapasitesi: 70...120 mm² için line side
    Vidalı terminal, kelepçeleme kapasitesi: 70...120 mm² için DC barası
    Vidalı terminal, kelepçeleme kapasitesi: 70...120 mm² için motor
    Muhtemel hat Isc
    :
    50 kA
    Base load current at high overload
    :
    88,0 A
    Base load current at low overload
    :
    106,0 A
    W cinsinden güç dağılımı
    :
    Doğal konveksiyon: 105 W -de 380 V 4 kHz (Ağır şart)
    Zorlamalı konveksiyon: 943 W -de 380 V 4 kHz (Ağır şart)
    Doğal konveksiyon: 115 W -de 380 V 4 kHz (normal şart)
    Zorlamalı konveksiyon: 917 W -de 380 V 4 kHz (normal şart)
    Elektrikli bağlantı
    :
    Kontrol: vidalı terminal 0,75...1,5 mm²/AWG 18...AWG 16
    Hat tarafı: vidalı terminal 70...120 mm²/AWG 1/0...250 kcmil
    DC barası: vidalı terminal 70...120 mm²/AWG 1/0...250 kcmil
    Motor: vidalı terminal 70...120 mm²/AWG 1/0...250 kcmil
    With safety function Safely Limited Speed (SLS)
    :
    True
    With safety function Safe brake management (SBC/SBT)
    :
    True
    With safety function Safe Operating Stop (SOS)
    :
    False
    With safety function Safe Position (SP)
    :
    False
    With safety function Safe programmable logic
    :
    False
    With safety function Safe Speed Monitor (SSM)
    :
    False
    With safety function Safe Stop 1 (SS1)
    :
    True
    With sft fct Safe Stop 2 (SS2)
    :
    False
    With safety function Safe torque off (STO)
    :
    True
    With safety function Safely Limited Position (SLP)
    :
    False
    With safety function Safe Direction (SDI)
    :
    False
    Koruma tipi
    :
    Termal koruma: motor
    Güvenli tork kapatma: motor
    Motor phase loss: motor
    Termal koruma: sürücü
    Güvenli tork kapatma: sürücü
    Aşırı ısınma: sürücü
    Aşırı akım: sürücü
    Output overcurrent between motor phase and earth: sürücü
    Output overcurrent between motor phases: sürücü
    Short-circuit between motor phase and earth: sürücü
    Motor fazları arasındaki kısa devre: sürücü
    Motor phase loss: sürücü
    DC Bus overvoltage: sürücü
    Hat besleme aşırı gerilimi: sürücü
    Hat besleme düşük gerilimi: sürücü
    Input supply loss: sürücü
    Exceeding limit speed: sürücü
    Kontrol devresinde kesme: sürücü
    Genişlik
    :
    271,0 mm
    Yükseklik
    :
    908,0 mm
    Derinlik
    :
    309,0 mm
    Ürün ağırlığı
    :
    56,4 kg
    Sürekli çıkış akımı
    :
    106 A -de 4 kHz için normal şart
    88 A -de 4 kHz için Ağır şart
    Ortam Koşulları
    Teknik Özellikler
    Güç
    :
    45 kW
