Marka : Schneider Electric |Ürün Kodu : ATV320U22M2B
☆☆☆☆☆
0 Yorum | Yorum Yap

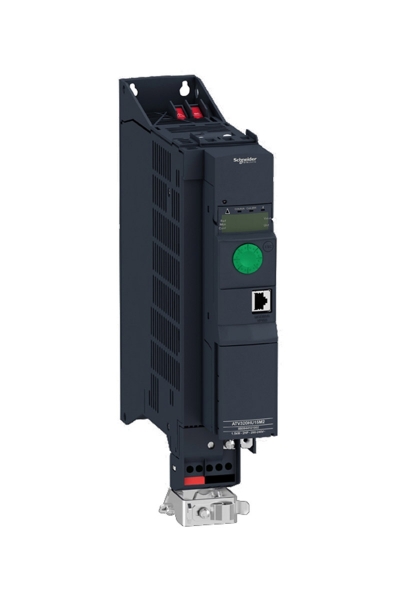

Schneider ATV-320U22M2B 2.2kW Hız Kontrol Cihazı

10.178,45 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Electric Hız Kontrol Cihazları

    Ürün Özellikleri
    Ürün serisi
    :
    Altivar Machine ATV320
    Ürün ya da bileşen tipi
    :
    Değişken hızlı sürücü
    Ürüne özel uygulama
    :
    Yüksek güçlü makineler
    Model
    :
    Standart tip
    Sürücü biçimi
    :
    Kitap
    Montaj Tipi
    :
    Cabinet mount
    Haberleşme port protokolü
    :
    Modbus seri
    CANopen
    Seçenek kartı
    :
    Iletişim modülü, CANopen
    Iletişim modülü, EtherCAT
    Iletişim modülü, Profibus DP V1
    Iletişim modülü, Profinet
    Iletişim modülü, Ethernet Powerlink
    Iletişim modülü, Ethernet/IP
    Iletişim modülü, DeviceNet
    [Us] nominal besleme gerilimi
    :
    200...240 V - 15...10 %
    Nominal çıkış akımı
    :
    11,0 A
    Motor gücü kW
    :
    2,2 kW için Ağır şart
    EMC filtresi
    :
    Sınıf C2 EMC filtresi entegre
    IP koruma sınıfı
    :
    IP20
    Tamamlayıcı Özellikler
    Dijital giriş sayısı
    :
    7
    Dijital giriş tipi
    :
    STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhm
    DI1...DI6 lojik girişler, 24 V DC (30 V)
    DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V)
    Dijital giriş lojiği
    :
    Pozitif lojik (kaynak)
    Negatif lojik (blok)
    Dijital çıkış sayısı
    :
    3
    Dijital çıkış tipi
    :
    Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA
    Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA
    Analog giriş sayısı
    :
    3
    Analog giriş tipi
    :
    AI1 gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 10 bit
    AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bit
    AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit
    Analog çıkış sayısı
    :
    1
    Analog çıkış tipi
    :
    Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 800 Ohm, çözünürlük 10 bit
    Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
    Röle çıkış tipi
    :
    Yapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 cycles
    Yapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 cycles
    Yapılandırılabilir röle lojiki R1C
    Yapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 cycles
    Yapılandırılabilir röle lojiki R2C
    Maksimum anahtarlama akımı
    :
    Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
    Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
    Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
    Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
    Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
    Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
    Minimum anahtarlama akımı
    :
    Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA -de 24 V DC
    Erişim yöntemi
    :
    Slave CANopen
    4 quadrant operation possible
    :
    True
    Asenkron motor kontrol profili
    :
    Gerilim/frekans oranı, 5 nokta
    Sensörsüz akı vektör kontrolü, standart
    Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
    Sensörsüz vektör akı kontrolü - Enerji Tasarrufu
    Gerilim/frekans oranı, 2 nokta
    Senkron motor kontrol profili
    :
    Sensörsüz vektör kontrolü
    Maximum output frequency
    :
    0,599 kHz
    Geçici aşırı moment
    :
    170…200 % nominal motor torku
    Hızlanma ve yavaşlama rampaları
    :
    Lineer
    U
    S
    CUS
    Rampa anahtarlama
    Acceleration/deceleration ramp adaptation
    Acceleration/deceleration automatic stop with DC injection
    Motor kayma kompanzasyonu
    :
    Otomatik her türlü yük
    Ayarlanabilir % 0...300
    Gerilim/frekans oranında (2 veya 5 puan) geçerli değil
    Anahtarlama frekansı
    :
    2...16 kHz ayarlanabilir
    4...16 kHz değer kaybı faktörü ile
    Nominal anahtarlama frekansı
    :
    4 kHz
    Durana kadar frenleme
    :
    DC enjeksiyon ile
    Brake chopper integrated
    :
    True
    Hat akımı
    :
    23,9 A -de 200 V (Ağır şart)
    20,1 A -de 240 V (Ağır şart)
    Maksimum Giriş Akımı
    :
    23,9 A
    Maximum output voltage
    :
    240 V
    Görünen güç
    :
    4,8 kVA -de 240 V (Ağır şart)
    Şebeke frekansı
    :
    50...60 Hz
    Relative symmetric network frequency tolerance
    :
    5 %
    Muhtemel hat Isc
    :
    1 kA
    Base load current at high overload
    :
    14,3 A
    W cinsinden güç dağılımı
    :
    Fan: 98,0 W -de 200 V 4 kHz
    With safety function Safely Limited Speed (SLS)
    :
    True
    With safety function Safe brake management (SBC/SBT)
    :
    False
    With safety function Safe Operating Stop (SOS)
    :
    False
    With safety function Safe Position (SP)
    :
    False
    With safety function Safe programmable logic
    :
    False
    With safety function Safe Speed Monitor (SSM)
    :
    False
    With safety function Safe Stop 1 (SS1)
    :
    True
    With sft fct Safe Stop 2 (SS2)
    :
    False
    With safety function Safe torque off (STO)
    :
    True
    With safety function Safely Limited Position (SLP)
    :
    False
    With safety function Safe Direction (SDI)
    :
    False
    Koruma tipi
    :
    Giriş faz kesmeleri: sürücü
    Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
    Aşırı ısınmaya karşı koruma: sürücü
    Motor fazları arasındaki kısa devre: sürücü
    Termal koruma: sürücü
    Genişlik
    :
    60 mm
    Yükseklik
    :
    325,0 mm
    Derinlik
    :
    245,0 mm
    Ürün ağırlığı
    :
    2,9 kg
    Ortam Koşulları
    Teknik Özellikler
    Güç
    :
    2.2 kW
