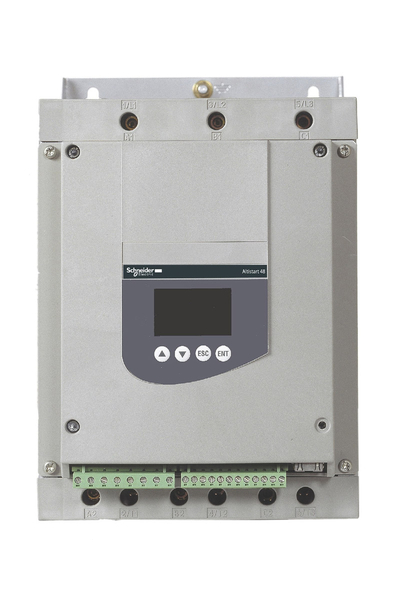

Schneider ATS48D17Y Asenkron Motor için 208-690V 4-15 kW 14A Yumuşak Yol Verici

Altistart 48

Yumuşak yolverici

Asenkron motorlar

ATS48

AC-53A

208...690 V - 15...10 %

50...60 Hz - 5...5 %

11 kW -de 660 V standart uygulamalar için
11 kW -de 690 V ağır uygulamalar için
15 kW -de 690 V standart uygulamalar için
3 kW -de 230 V ağır uygulamalar için
4 kW -de 230 V standart uygulamalar için
9 kW -de 500 V standart uygulamalar için
9 kW -de 525 V standart uygulamalar için
9 kW -de 660 V ağır uygulamalar için
7,5 kW -de 400 V standart uygulamalar için
7,5 kW -de 440 V standart uygulamalar için
7,5 kW -de 500 V ağır uygulamalar için
7,5 kW -de 525 V ağır uygulamalar için
5,5 kW -de 400 V ağır uygulamalar için
5,5 kW -de 440 V ağır uygulamalar için

10 hp -de 460 V standart uygulamalar için
10 hp -de 575 V ağır uygulamalar için
15 hp -de 575 V standart uygulamalar için
2 hp -de 208 V ağır uygulamalar için
3 hp -de 208 V standart uygulamalar için
3 hp -de 230 V ağır uygulamalar için
5 hp -de 230 V standart uygulamalar için
7,5 hp -de 460 V ağır uygulamalar için

Motor besleme hattında

Faz hatası: hat
Termal koruma: motor
Termal koruma: yolverici

EN/IEC 60947-4-2

TCF
DNV
CSA
UL
CCC
C-Tick
GOST
SEPRO
NOM 117

CE

5

PTC, 750 Ohm -de 25 °C
(Durdur, Çalıştır, LI3, LI4) lojik, <= 8 mA 4300 Ohm

Pozitif lojik Durdur, Çalıştır, LI3, LI4 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA

10 mA -de 6 V DC için röle çıkışları

2

(LO1) lojik çıkış 0 V ortak yapılandırılabilir
(LO2) lojik çıkış 0 V ortak yapılandırılabilir
(R1) röle çıkışları hata rölesi NA
(R2) röle çıkışları yolverme rölesinin sonu NA
(R3) röle çıkışları motorla çalışır NA

Akım çıkışı AO: 0-20 mA veya 4-20 mA, empedans <500 Ohm

Modbus

1 RJ45

Seri

RS485 çoklu priz

4800, 9600 veya 19200 bps

Harici bypas (opsiyonel)

Dikey +/- 10 derece

275 mm

160 mm

190 mm

4,9 kg
