Marka : Schneider Electric |Ürün Kodu : ATS01N222RT
☆☆☆☆☆
0 Yorum | Yorum Yap

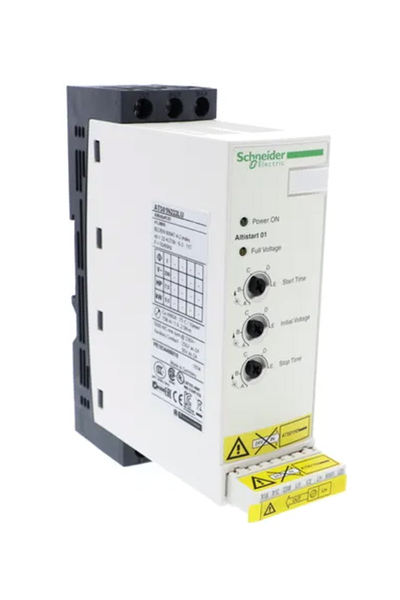

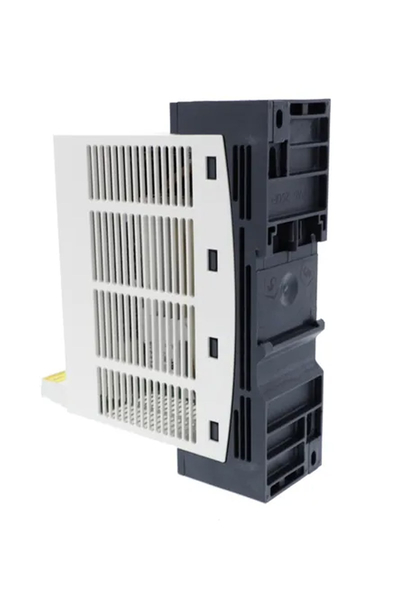

Schneider ATS01N222RT Asenkron Motor için 460-480V 22A Yumuşak Yol Verici
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Yumuşak Yol Verici
Ürün ÖzellikleriÜrün serisi:Altistart 01Ürün ya da bileşen tipi:Yumuşak yolvericiÜrün varış yeri:Asenkron motorlarÜrüne özel uygulama:Basit makineÜrün grubu:ATS01Fazların ağ sayısı:3 faz[Us] nominal besleme gerilimi:460...480 V - 10...10 %Motor gücü hp:10 hp, 3 faz -de 460...480 V
15 hp, 3 faz -de 460...480 VIcL yolverici değeri:22 AAkım tüketimi:110 A nominal yükteBaşlatma tipi:Gerilim rampası ile yolvermeW cinsinden güç dağılımı:124,5 W geçici durumda
4,5 W tam yükte ve yolverme sonundaTamamlayıcı ÖzelliklerMontaj stili:Soğutma blokluKullanılabilir işlev:Entegre bypasBesleme gerilimi limitleri:414…528 VBesleme frekansı:50...60 Hz - 5...5 %Şebeke frekansı:47,5...63 HzÇıkış gerilimi:<= güç besleme gerilimiKontrol devresi gerilimi:Yolvericide dahili olarak bulunurYolverme süresi:1 s / 100
5 s / 20
10 s / 10
1 ile 10 sn arasında ayarlanabilirYavaşlama süresi semb:1 ile 10 sn arasında ayarlanabilirYolverme torku:Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdırDijital giriş tipi:Lojik (LI1, LI2, BOOST) durdurma, çalıştırma ve güçlendirme yolverme fonksiyonları <= 8 mA 27 kOhmDijital giriş gerilimi:24...40 VDijital giriş lojiği:Pozitif LI1, LI2, BOOST 0 Durumunda: < 5 V ve <= 0.2 mA 1 Durumunda: > 13 V, >= 0.5 mADijital çıkış akımı:2 A DC-13
3 A AC-15Dijital çıkış tipi:Açık kollektör lojiki LO1 yolverme sinyalinin sonu
Röle çıkışları R1A, R1C NADijital çıkış gerilimi:24 V (gerilim limitleri: 6...30 V) açık kollektör lojikiMinimum anahtarlama akımı:10 mA -de 6 V DC için röle çıkışlarıMaksimum anahtarlama akımı:Röle çıkışları: 2 A -de 250 V AC cos phi = 0,5 ve L/R = 20 ms endüktif yük
Röle çıkışları: 2 A -de 30 V DC cos phi = 0,5 ve L/R = 20 ms endüktif yükEkran tipi:1 LED (yeşil) için yolverici başlatıldı
1 LED (sarı) için nominal gerilime erişildiSıkma torku:0,5 N.m
1,9…2,5 N.mElektrikli bağlantı:4 mm vida kelepçesi terminali - sert 1 1...10 mm² AWG 8 güç devresi
Vida konnektörü - sert 1 0,5...2,5 mm² AWG 14 kontrol devresi
4 mm vida kelepçesi terminali - sert 2 1...6 mm² AWG 10 güç devresi
Vida konnektörü - sert 2 0,5...1 mm² AWG 17 kontrol devresi
Vida konnektörü - esnek Kablo uçlu 1 0,5...1,5 mm² AWG 16 kontrol devresi
4 mm vida kelepçesi terminali - esnek kablo uçsuz 1 1,5...10 mm² AWG 8 güç devresi
Vida konnektörü - esnek kablo uçsuz 1 0,5...2,5 mm² AWG 14 kontrol devresi
4 mm vida kelepçesi terminali - esnek Kablo uçlu 2 1...6 mm² AWG 10 güç devresi
4 mm vida kelepçesi terminali - esnek kablo uçsuz 2 1,5...6 mm² AWG 10 güç devresi
Vida konnektörü - esnek kablo uçsuz 2 0,5...1,5 mm² AWG 16 kontrol devresiİşaretleme:CEÇalışma konumu:Dikey +/- 10 dereceYükseklik:154 mmGenişlik:45 mmDerinlik:131 mmÜrün ağırlığı:0,56 kgUyumluluk kodu:ATS01N2Ortam Koşulları -
