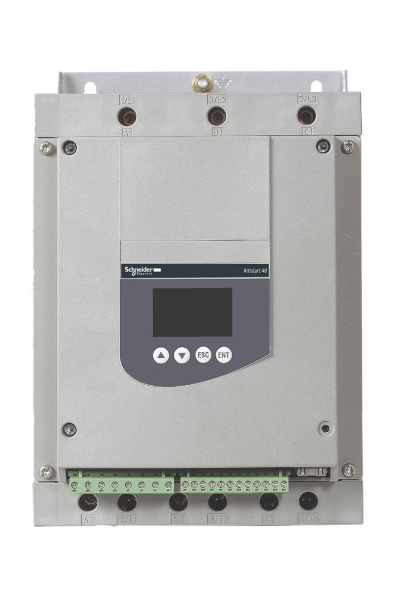

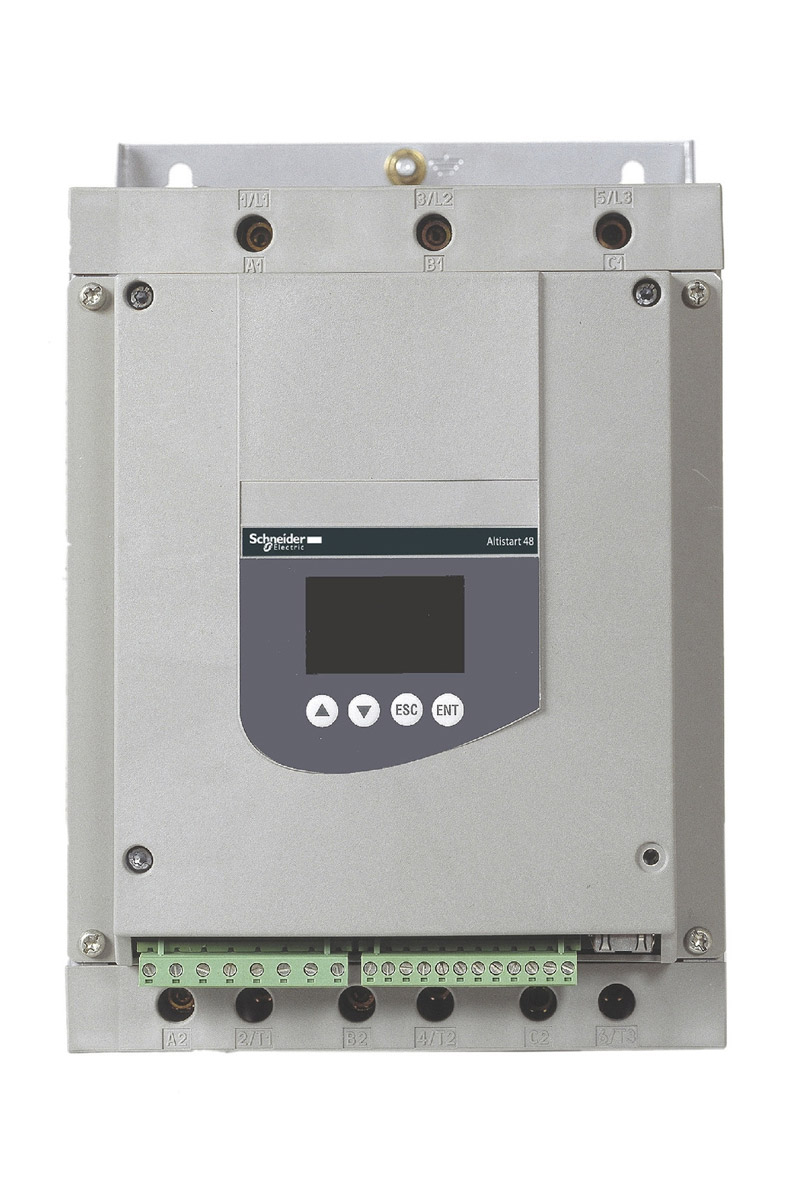

Schneider ATS-48D75Q 37kW 75A Yumuşak Yol Verici

Altistart 48

Yumuşak yolverici

Asenkron motorlar

Heavy duty industry and pumps

ATS48

AC-53A

230...415 V - 15...10 %

50...60 Hz - 5...5 %

55 kW -de 400 V motor delta terminallerine bağlantı standart uygulamalar için
55 kW -de 400 V motor delta terminallerine bağlantı ağır uygulamalar için
15 kW -de 230 V motor besleme hattında bağlantı ağır uygulamalar için
18,5 kW -de 230 V motor besleme hattında bağlantı standart uygulamalar için
30 kW -de 230 V motor delta terminallerine bağlantı ağır uygulamalar için
30 kW -de 400 V motor besleme hattında bağlantı ağır uygulamalar için
37 kW -de 230 V motor delta terminallerine bağlantı standart uygulamalar için
37 kW -de 400 V motor besleme hattında bağlantı standart uygulamalar için

Motor delta terminallerine
Motor besleme hattında

Faz hatası: hat
Termal koruma: motor
Termal koruma: yolverici

EN/IEC 60947-4-2

DNV
GOST
UL
NOM 117
CCC
CSA
C-Tick
TCF
SEPRO

CE

5

PTC, 750 Ohm -de 25 °C
(Durdur, Çalıştır, LI3, LI4) lojik, <= 8 mA 4300 Ohm

Pozitif lojik Durdur, Çalıştır, LI3, LI4 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA

10 mA -de 6 V DC için röle çıkışları

2

(LO1) lojik çıkış 0 V ortak yapılandırılabilir
(LO2) lojik çıkış 0 V ortak yapılandırılabilir
(R1) röle çıkışları hata rölesi NA
(R2) röle çıkışları yolverme rölesinin sonu NA
(R3) röle çıkışları motorla çalışır NA

Akım çıkışı AO: 0-20 mA veya 4-20 mA, empedans <500 Ohm

Modbus

1 RJ45

Seri

RS485 çoklu priz

4800, 9600 veya 19200 bps

Harici bypas (opsiyonel)

Dikey +/- 10 derece

290 mm

190 mm

235 mm

8,3 kg
