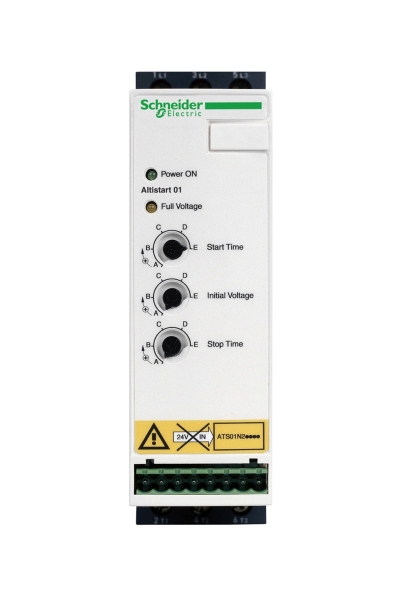

Schneider ATS-01N232QN 15kW 32A Yumuşak Yol Verici

Altistart 01

Yumuşak yolverici

Asenkron motorlar

Basit makine

ATS01

3 faz

380...415 V - 10...10 %

15 kW, 3 faz -de 380...415 V

32 A

AC-53B 'e uygunEN/IEC 60947-4-2

160 A nominal yükte

Gerilim rampası ile yolverme

4,5 W tam yükte ve yolverme sonunda
324,5 W geçici durumda

Soğutma bloklu

Entegre bypas

342…456 V

50...60 Hz - 5...5 %

47,5...63 Hz

<= güç besleme gerilimi

Yolvericide dahili olarak bulunur

1 ile 10 sn arasında ayarlanabilir
1 s / 50
10 s / 5
5 s / 10

1 ile 10 sn arasında ayarlanabilir

Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdır

Lojik (LI1, LI2, BOOST) durdurma, çalıştırma ve güçlendirme yolverme fonksiyonları <= 8 mA 27 kOhm

24...40 V

Pozitif LI1, LI2, BOOST 0 Durumunda: < 5 V ve <= 0.2 mA 1 Durumunda: > 13 V, >= 0.5 mA

2 A DC-13
3 A AC-15

Açık kollektör lojiki LO1 yolverme sinyalinin sonu
Röle çıkışları R1A, R1C NA

24 V (gerilim limitleri: 6...30 V) açık kollektör lojiki

10 mA -de 6 V DC için röle çıkışları

Röle çıkışları: 2 A -de 250 V AC cos phi = 0,5 ve L/R = 20 ms endüktif yük
Röle çıkışları: 2 A -de 30 V DC cos phi = 0,5 ve L/R = 20 ms endüktif yük

1 LED (yeşil) için yolverici başlatıldı
1 LED (sarı) için nominal gerilime erişildi

0,5 N.m
1,9…2,5 N.m

4 mm vida kelepçesi terminali - sert 1 1...10 mm² AWG 8 güç devresi
Vida konnektörü - sert 1 0,5...2,5 mm² AWG 14 kontrol devresi
4 mm vida kelepçesi terminali - sert 2 1...6 mm² AWG 10 güç devresi
Vida konnektörü - sert 2 0,5...1 mm² AWG 17 kontrol devresi
Vida konnektörü - esnek Kablo uçlu 1 0,5...1,5 mm² AWG 16 kontrol devresi
4 mm vida kelepçesi terminali - esnek kablo uçsuz 1 1,5...10 mm² AWG 8 güç devresi
Vida konnektörü - esnek kablo uçsuz 1 0,5...2,5 mm² AWG 14 kontrol devresi
4 mm vida kelepçesi terminali - esnek Kablo uçlu 2 1...6 mm² AWG 10 güç devresi
4 mm vida kelepçesi terminali - esnek kablo uçsuz 2 1,5...6 mm² AWG 10 güç devresi
Vida konnektörü - esnek kablo uçsuz 2 0,5...1,5 mm² AWG 16 kontrol devresi
4 mm vida kelepçesi terminali - esnek Kablo uçlu 1 1...6 mm² AWG 10 güç devresi

CE

Dikey +/- 10 derece

154 mm

45 mm

131 mm

0,56 kg

ATS01N2

15…25 kW -de 380…440 V 3 faz

Soft starter
