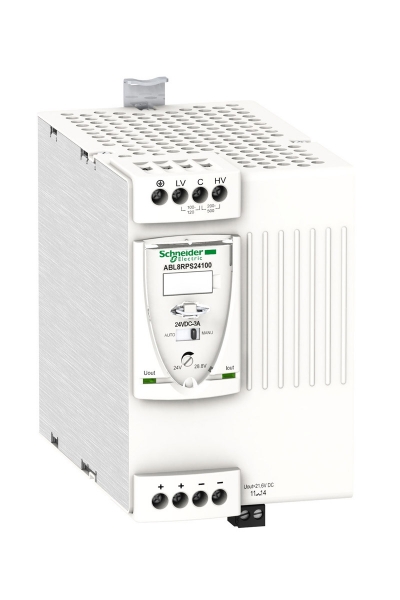

Schneider ABL-8RPS24100 10A Universal Güç Kaynağı

Modicon Power Supply

Güç besleme

Düzenlenmiş anahtar modu

100...120 V AC monofaze, terminaller: N-L1
200...500 V AC fazdan faza, terminaller: L1-L2

170...550 V AC
85...132 V AC

240 W

24 V DC

10 A

1,5 x In (4 sn için)

Düşük frekanslı harmonik akımlar

30 A

0.68 at 240 V AC
0.69 at 120 V AC

87 %

24...28,8 V ayarlanabilir

31 W

Güç faktörü düzeltme filtresi 'e uygunIEC 61000-3-2

Aşırı yüke karşı, koruma teknolojisi: manuel veya otomatik sıfırlama
Aşırı gerilime karşı, koruma teknolojisi: 30...32 V, manuel sıfırlama
Kısa devrelere karşı, koruma teknolojisi: manuel veya otomatik sıfırlama
Düşük gerilime karşı, koruma teknolojisi: U < 21,6 V ise açma
Termal, koruma teknolojisi: otomatik sıfırlama

Çıkarılabilir vidalı terminal bloğu: 2 x 2,5 mm², için tanı rölesi
Vidalı tip terminaller: 3 x 0,5...3 x 4 mm², (AWG 22...AWG 12) için giriş bağlantısı
Vidalı tip terminaller: 1 x 0,5...1 x 4 mm², (AWG 22...AWG 12) için giriş topraklama bağlantısı
Vidalı tip terminaller: 4 x 0,5...4 x 4 mm², (AWG 22...AWG 12) için çıkış bağlantısı
Vidalı tip terminaller: 1 x 0,5...1 x 4 mm², (AWG 22...AWG 12) için çıkış topraklama bağlantısı

Çıkış gerilimi: 1 LED (yeşil ve kırmızı)
Çıkış akımı: 1 LED (yeşil, kırmızı ve turuncu)

145 mm

125 mm

86 mm

1 kg

Paralel
Seri

CE

35 x 7,5 mm simetrik DIN rayı
35 x 15 mm simetrik DIN rayı

Dikey

SELV 'e uygunEN/IEC 60950-1
SELV 'e uygunEN/IEC 60204-1
SELV 'e uygunIEC 60364-4-41
