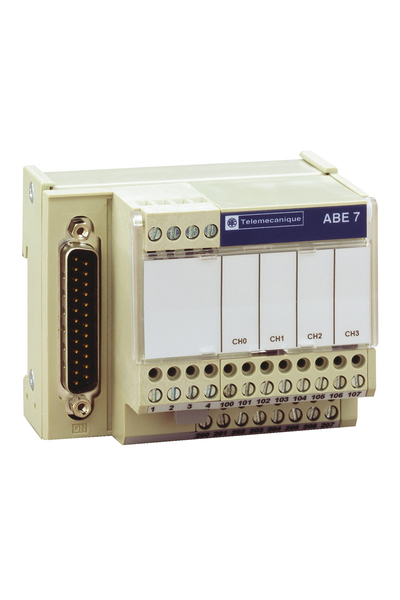

Schneider ABE7CPA412 Abe7 4 Termokuplörün Dağıtımı Bağlantı Alt Tabanı

Modicon ABE7

Analog kanallar için bağlantı alt tabanı

4

Vidalı tip terminaller, 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) esnek Kablo uçlu
Vidalı tip terminaller, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) katı
Vidalı tip terminaller, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) esnek kablo uçsuz
Vidalı tip terminaller, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) esnek Kablo uçlu
Vidalı tip terminaller, 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) katı

4 termokuplörün dağıtımı, ile uyumludur Modicon M340

Modicon M340 BMXART0414
Modicon M340 BMXART0814

SUB-D 25

Klipsle (35 mm simetrik DIN rayı)
Vidalarla (sabitleme kitli sert plaka)

2000 V terminaller/montaj rayları

II 'e uygun IEC 60664-1

0,6 N.mile düz Ø 3,5 mm tornavida

0,18 kg
