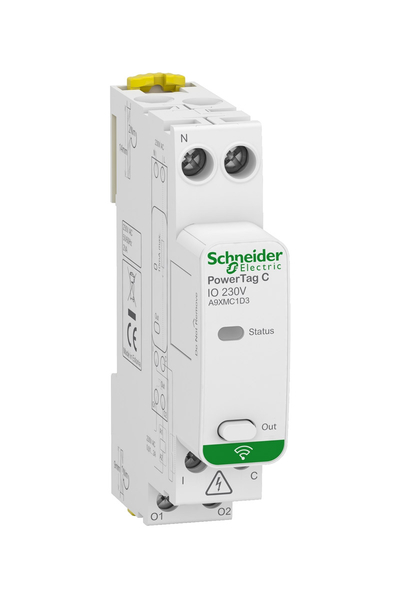

Schneider A9XMC1D3 PowerTag C I/O Kontrol Modülü

PowerTag

Giriş ve çıkış modülü

PowerTag C IO 230V

PowerTag Control

Acti9 PowerTag Link C
Wiser IP module
Acti9 PowerTag Link
Acti9 PowerTag Link HD

Darbe rölesi
Kontaktör
IACTs uzaktan gösterge yardımcısı
IATLs uzaktan gösterge yardımcısı

230 V AC (+/- %20)

50/60 Hz

2 VA

1

Kuru kontak 230 V AC 2 mA

>= 164 V için dijital giriş

<= 40 V için dijital giriş

>= 2 mA (dijital giriş)

<= 0.5 mA (dijital giriş)

1

Yapılandırılabilir röle lojiki

100000 cycles için çıkış

Takılabilir

DIN rayı

Yeşil, turuncu ve kırmızı LED için product status

Varsayılan olarak 300 ms - 0 ms, + 300 ms

Beyaz (RAL 9003)

2

85 mm

18 mm

PA6 GF30

62 mm

80 g

Tünel tipi terminaller (üst) - 1 kablo(lar) 1…16 mm² (AWG 18...AWG 16) - sert
Tünel tipi terminaller (üst) - 1 kablo(lar) 0,5…10 mm² (AWG 21...AWG 8) - esnek
Tünel tipi terminaller (alt) - 1 kablo(lar) 1…6 mm² (AWG 18...AWG 10) - sert
Tünel tipi terminaller (alt) - 1 kablo(lar) 0,5…4 mm² (AWG 21...AWG 12) - esnek
Tünel tipi terminaller (alt) - 1 kablo(lar) 0,5…4 mm² (AWG 21...AWG 12) - halkalı ve esnek
Tünel tipi terminaller (alt) - 2 kablo(lar) 1,5…2,5 mm² (AWG 16...AWG 14) - sert
Tünel tipi terminaller (alt) - 2 kablo(lar) 1,5…2,5 mm² (AWG 16...AWG 14) - esnek

14 mm için üst baglanti
9 mm için alt baglanti

Güç besleme: 2 N.m üst
Dijital giriş/çıkış: 1 N.m alt

EN/IEC 61010-1
ETSI EN 300 328
EN/IEC 62479
ETSI EN 301 489-17
ETSI EN 301 489-1
EN/IEC 61010-2-201
EN/IEC 61326-1
