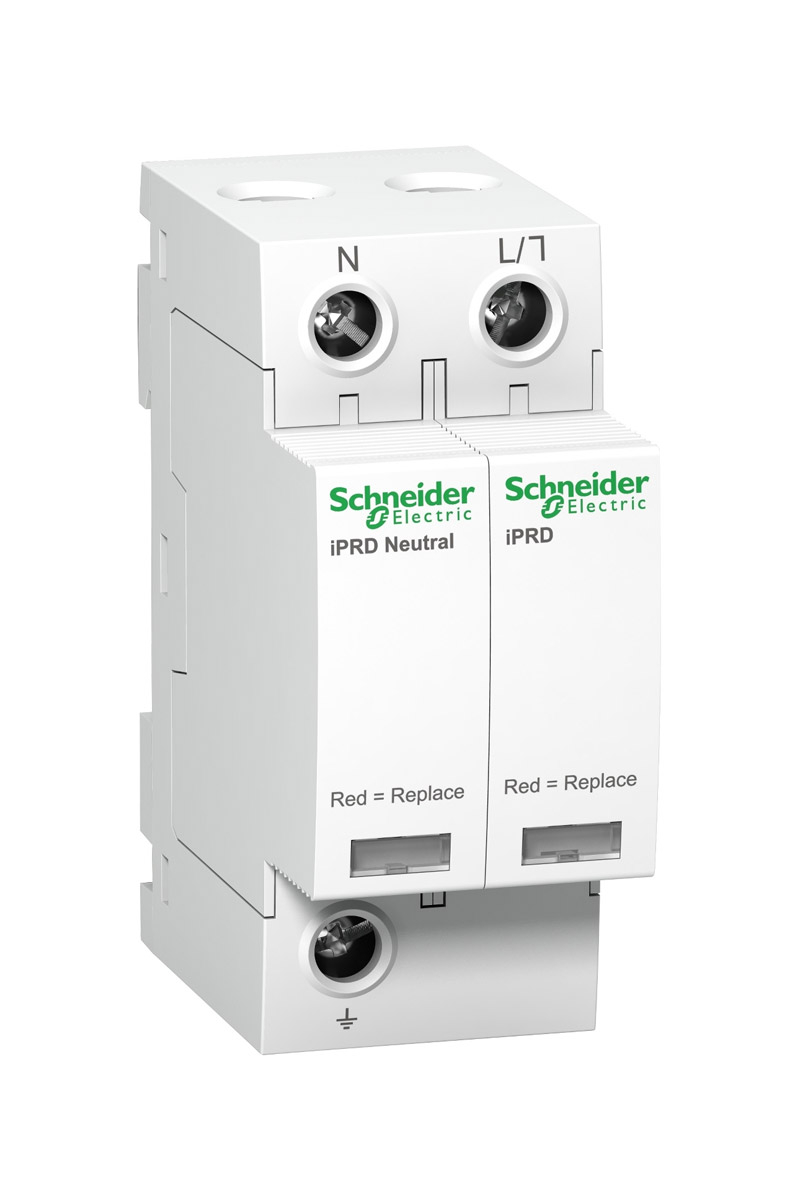

Schneider A9L40501 IPRD40r 350V 1P+N Uzaktan Aktarımlı Kartuşlu Parafudr

Acti9

Acti9 iPRD

Tak-çıkar kartuşlu kesinti durdurucu

IPRD40r

Dağıtım

EN 61643-11:2012
IEC 61643-11:2011

CE

NF
KEMA-KEUR

1P + N

1 SD (1 K/A)

Elektrikli dağıtım ağı

TT
TN-S

Tip 2

MOV + GDT

230/400 V AC (+/- 10 %) -de 50/60 Hz

Ortak mod: 15 kA (L/PE)
Ortak mod: 15 kA (N/PE)
Diferansiyel mod: 15 kA (L/N)

Ortak mod: 40 kA L/PE
Ortak mod: 40 kA N/PE
Diferansiyel mod: 40 kA L/N

Ortak mod: 260 V N/PE
Diferansiyel mod: 350 V L/N

Ortak mod <1,4 kV tip 2 N/PE
Diferansiyel mod <1,6 kV tip 2 L/N

337 V L/N 5 s dayanım
1200 V N/PE 200 ms güvenli arıza modu
442 V L/PE 5 s dayanım
1455 V L/PE 200 ms güvenli arıza modu

Ilgili devre kesici iC60H 50 A egim C - Icu 15 kA
Ilgili devre kesici IC60N 40 A egim C - Icu 10 kA
Ilgili devre kesici NG125H 63 A egim C - Icu 36 kA
Ilgili devre kesici NG125L 63 A egim C - Icu 50 kA
Ilgili devre kesici NG125N 40 A egim C - Icu 25 kA
Ilişkili sigorta gG 63 A - Icu 15 kA
Ilişkili sigorta gG 80 A - Icu 50 kA

0,25 A/250 V AC 50/60 Hz

Takılabilir (DIN rayı)

4

85 mm

36 mm

69 mm

220 g

Beyaz (RAL 9003)

0,003 mA
0,6 mA

Tünel tipi terminal (üst veya alt) 4…16 mm² esnek
Tünel tipi terminal (üst veya alt) 4…16 mm² halkalı ve esnek
Tünel tipi terminal (üst veya alt) 2,5…25 mm² sert

14 mm

3,5 N.m
