Marka : Schneider Electric |Ürün Kodu : 56172
☆☆☆☆☆
0 Yorum | Yorum Yap

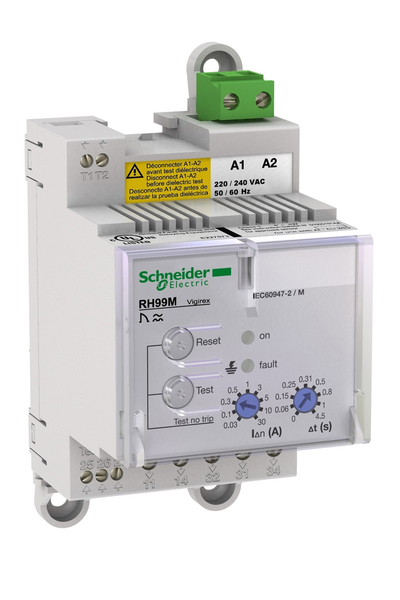

Schneider 56172 RH99M 0.03-30A 130V Manuel Sıfırlamalı Toprak Kaçağı Rölesi
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kaçak Akım Rölesi
Ürün ÖzellikleriSeri:VigiPacTÜrün grubu:RH99MÜrün ya da bileşen tipi:Rezidüel akım koruma rölesiMontaj desteği:DIN rayıToprak kaçağı koruma sınıfı:Type ARezidüel toprak kaçağı duyarlılık ayar tipi:Ayarlanabilir 9 ayarDünya sızıntısı hassasiyeti:0.03…30 ADünya sızıntısı zaman gecikmesi:Anlık for 0,03 A
Ayarlanabilir 9 ayar 0…4,5 s for 0,03…30 AMevcut Sensörler Uyumluluğu:TOA toprak kaçağı akım sensörü
A toprak kaçağı akım sensörü
L toprak kaçağı akım sensörü[Ithe] klasik muhafazalı termik akım:8 AMinimum yük:10 mA -de 12 V[Us] nominal besleme gerilimi:110...130 V AC 50/60 Hz % 55...110Güç tüketimi:4 VAİzlenen dağıtım sistemi:1000 V - AC -de 50/60 Hz (maksimum)
1000 V - AC -de 400 Hz (maksimum)Topraklama sistemi:TT
IT
TN-S[Uimp] nominal darbe dayanım voltajı:8 kVSıfırlama:Manuel sıfırlamaTamamlayıcı ÖzelliklerTest fonksiyonu:Uzaktan test
Yerelİzle:Elektronik (sürekli)
Güç besleme (sürekli)
Röle/sensör bağlantısı (sürekli)Ölçümün tipi:Toprak hatası akım dahili ölçümü, aralik: % 80...100Ayarların kurcalamaya dayanıklılığı:Mühürlenebilir kapakla korunurBağlantılar - terminaller:Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12
Yardımcı güç besleme: terminal bloğu kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12
Hata: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
Hata: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12
Hata: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12
Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16
Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16
Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16
Sensör: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16
Sensör: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16
Sensör: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16
Gerilim varlığı: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
Gerilim varlığı: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12
Gerilim varlığı: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12Tel sıyırma uzunluğu:Yardımcı güç besleme: 7 mm için üst baglanti
Hata: 8 mm için alt baglanti
Röle testi ve hata sıfırlama: 5 mm için alt baglanti
Sensör: 5 mm için üst baglanti
Gerilim varlığı: 8 mm için alt baglantiSıkma torku:Yardımcı güç besleme: 0,6 N.m üst
Hata: 0,6 N.m alt
Röle testi ve hata sıfırlama: 0,25 N.m alt
Sensör: 0,25 N.m üst
Gerilim varlığı: 0,6 N.m alt9 mm vida adımı:6Genişlik:54 mmYükseklik:81 mmDerinlik:74 mmÜrün ağırlığı:0,3 kgIP koruma derecesi:Ön yüzde: IP40 'e uygunEN/IEC 60529
Yan parçalarda: IP30 'e uygunEN/IEC 60529
Bağlantı terminallerinde: IP20 'e uygunEN/IEC 60529Mekanik dayanıklılık:Yangına dayanıklılık 'e uygunIEC 60695-2-1
IK koruma 2 joules: IK07 'e uygunEN 50102
Titreşimler 13,2...100 Hz: 0,7 g
Titreşimler 2...13,2 Hz: +/- 1 mmOrtam KoşullarıTeknik ÖzelliklerHassasiyet:30mAKutup Sayısı:2Akım:30 AÜrün Etiketleri -
