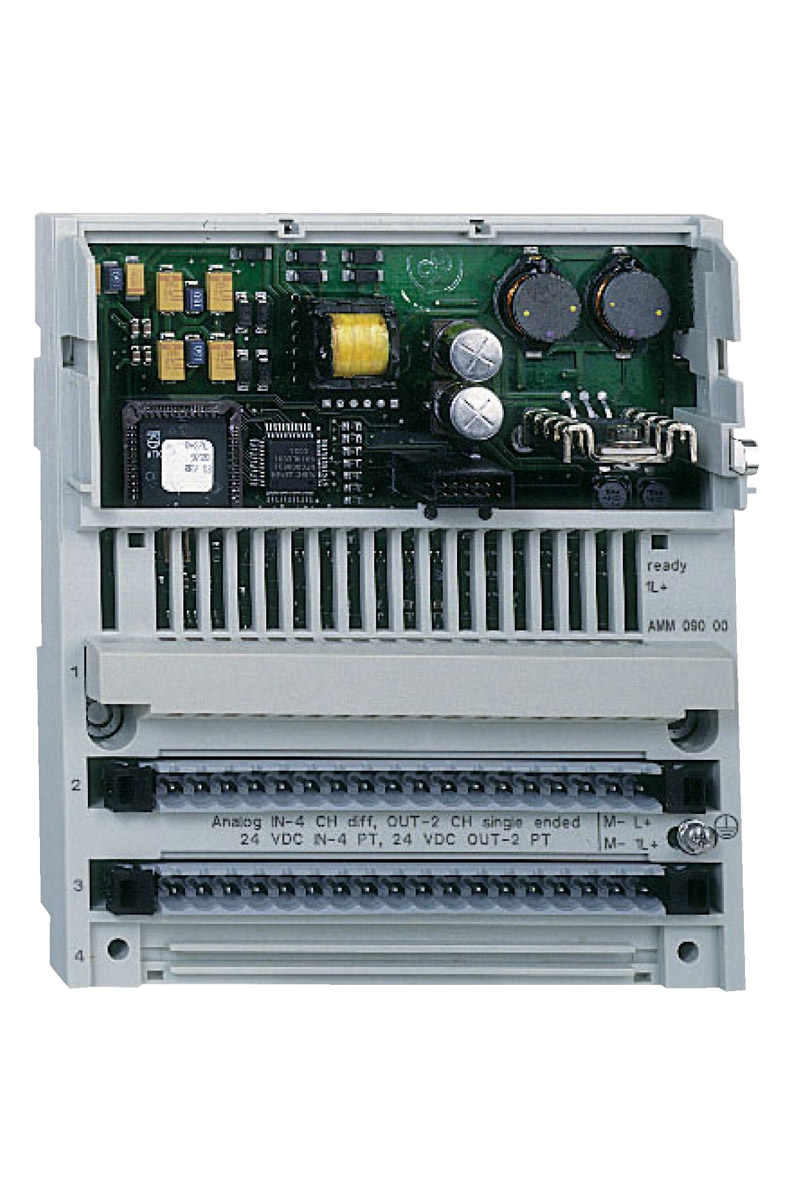

Schneider 170AMM09000 Modicon Momentum Analog Dijital Giriş Çıkış Modülü
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Analog-Dijital Giriş-Çıkış Modülü
Ürün ÖzellikleriÜrün serisi:Modicon Momentum otomasyon platformuÜrün ya da bileşen tipi:Analog, Dijital G/Ç tabanıKanallar grubu:1 grupta 2 ayrık çıkış
1 grupta 4 ayrık giriş
1 grupta 4 analog diferansiyel girişi
1 grupta 2 analog çıkışıAnalog giriş aralığı:+/- 10 V
+/- 20 mA
+/- 5 V
1...5 V
4...20 mAAnalog giriş tipi:DiferansiyelAnalog giriş çözünürlüğü:12 bit 1...5 V
12 bit 4...20 mA
13 bit +/- 20 mA
13 bit +/- 5 V
14 bit +/- 10 VDijital giriş gerilimi:24 V DCAnalog çıkış aralığı:+/- 10 V 12 bit
0...20 mA 12 bitDijital çıkış gerilimi:<= 30 VÇıkış kısa devre koruması:Ile Dijital çıkışÇıkış aşırı yük koruması:Ile Dijital çıkışTamamlayıcı ÖzelliklerDijital giriş sayısı:4 'e uygunIEC 1131-2 Tip 1[Us] nominal besleme gerilimi:24 VDCDönüşüm tutarlılığı:+/- % 0,02 +/- 10 V analog giriş devresi
+/- % 0,04 +/- 20 mA analog giriş devresi
+/- % 0,04 +/- 5 V analog giriş devresi
+/- % 0,04 1...5 V analog giriş devresi
+/- % 0,04 4...20 mA analog giriş devresiOrtak mod reddi:> 54 dB analog giriş devresiGiriş gerilimi limitleri:< 30 VDijital giriş lojiği:PozitifGerilim durumu 0 garantili:-3...5 V için Dijital girişGerilim durumu 1 garantili:11...30 V için Dijital girişMevcut Durum 0 Garantili:<= 1.2 mA (Dijital giriş)Mevcut Durum 1 Garantili:>= 2.5 mA (Dijital giriş)Giriş aşırı gerilim koruması:-50…50 V <= 100 s analog giriş devresi
-30…30 V 24 V analog giriş devresiGiriş direnci:1 MOhm analog giriş devresi
4 kOhm Dijital girişÇıkış yükü:<= 600 Ohm 0...20 mA analog çıkış
>= 3 kOhm +/- 10 V analog çıkışDönüşüm süresi:1 ms analog çıkış
10 ms analog giriş devresiDönüşüm hatası:+/- % 0,35 +/- 10 V 25 °C analog çıkış
+/- % 0,35 0...20 mA 25 °C analog çıkış
+/- % 0,70 +/- 10 V 60 °C analog çıkış
+/- % 0,70 0...20 mA 60 °C analog çıkış
0,0008 +/- 10 V 25 °C analog giriş devresi
0,0015 +/- 10 V 60 °C analog giriş devresi
0,0016 +/- 20 mA 25 °C analog giriş devresi
0,0016 +/- 5 V 25 °C analog giriş devresi
0,0016 1...5 V 25 °C analog giriş devresi
0,0016 4...20 mA 25 °C analog giriş devresi
0,003 +/- 20 mA 60 °C analog giriş devresi
0,003 +/- 5 V 60 °C analog giriş devresi
0,003 1...5 V 60 °C analog giriş devresi
0,003 4...20 mA 60 °C analog giriş devresiBaşarısız durumu:Için analog giriş devresi: bekletme
Için analog giriş devresi: sıfırlamaDijital çıkış tipi:TransistörDijital çıkış lojiği:PozitifDijital çıkış akımı:1 A nokta başına
2 A grup başına
2 A modül başınaMaksimum sızıntı akımı:1 mA DC 24 V Dijital çıkışMaksimum voltaj düşüşü:<0,5 V 1 A açık durumda Dijital çıkışÇalışma hızı:100 cyc/s dirençli 1 A Dijital çıkış
1000 cyc/h endüktif 1 A Dijital çıkış
8 cyc/s tungsten <2,4 W Dijital çıkışYanıt süresi:< 0,1 msn durum 0'dan durum 1'e için Dijital çıkış
< 0,1 msn durum 1'den durum 0'a için Dijital çıkış
2,2 msn durum 0'dan durum 1'e için Dijital giriş
3,3 msn durum 1'den durum 0'a için Dijital girişYalıtım gerilimi:500 V (süre = 1 dk) analog G/Ç ve çalışma gerilimi arasında
500 V (süre = 1 dk) çalışma gerilimi ve topraktan G/Ç arasındaW cinsinden maksimum güç kaybı:6 Wİşaretleme:CEYerel sinyalleme:Kanal durumu: 8 LEDElektrikli bağlantı:2 konnektör çıkarılabilir terminal blokları içinAkım tüketimi:<= 350 mA -de 24 V DC
200 mA -de 24 V DCDerinlik:47,5 mmYükseklik:125 mmGenişlik:141,5 mmÜrün ağırlığı:0,24 kgOrtam Koşulları -
