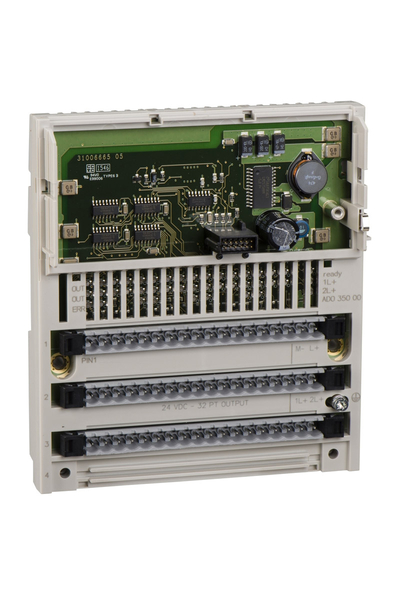

Schneider 170ADO35000 Modicon Momentum Solid State Dijital Çıkış Modülü
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Solid State Dijital Çıkış Modülü
Ürün ÖzellikleriÜrün serisi:Modicon Momentum otomasyon platformuÜrün ya da bileşen tipi:Dijital çıkış tabanı DCKanallar grubu:2 grupta 16 çıkışDijital çıkış sayısı:32Dijital çıkış gerilimi:24 V DCKanal başına akım:0,5 AKısa devre koruması:Çıkışlar elektronik korumalıKoruyucu bakım:TCTamamlayıcı Özellikler[Ue] nominal çalışma voltajı:24 V DCDijital çıkış akımı:16 A modül başına
8 A grup başınaMaksimum sızıntı akımı:1 mA 24 V DCKesinti akımı:5 A süresince 1 msMaksimum voltaj düşüşü:<0,5 V 0,5 A 1 durumundaÇıkış aşırı yük koruması:Elektronik korumalı çıkışlarYanıt süresi:0,1 msn durum 0'dan durum 1'e
0,1 msn durum 1'den durum 0'aKanallar ve veriyolu arasındaki yalıtım:500 V ACGüç dağılımı:6 W tipik
7,5 W maksimumİşaretleme:CEYerel sinyalleme:Kanal durumu: 32 LEDAkım tüketimi:250 mA -de 24 V DCTerminallerin açıklaması PLC n°2:(15)OUT_DIS#15
TB
(2)OUT_DIS#2
(8)OUT_DIS#8
(L+)PW_POS
(16)OUT_DIS#16
(7)OUT_DIS#7
(M-)PW_NEG
(12)OUT_DIS#12
(9)OUT_DIS#9
(11)OUT_DIS#11
(14)OUT_DIS#14
(1)OUT_DIS#1
(5)OUT_DIS#5
(10)OUT_DIS#10
(13)OUT_DIS#13
(3)OUT_DIS#3
(4)OUT_DIS#4
(6)OUT_DIS#6Terminallerin açıklaması PLC n°3:(6)OUT_DIS#22
(4)OUT_DIS#20
(7)OUT_DIS#23
(2L+)PW_POS
(3)OUT_DIS#19
TB_1
(8)OUT_DIS#24
(10)OUT_DIS#26
(12)OUT_DIS#28
(2)OUT_DIS#18
(13)OUT_DIS#29
(16)IN_DIS#32
(11)OUT_DIS#27
(14)OUT_DIS#30
(15)OUT_DIS#31
(5)OUT_DIS#21
(9)OUT_DIS#25
(1)OUT_DIS#17
(1L+)PW_POSDerinlik:47,5 mmYükseklik:141,5 mmGenişlik:125 mmÜrün ağırlığı:0,21 kgOrtam Koşulları -
