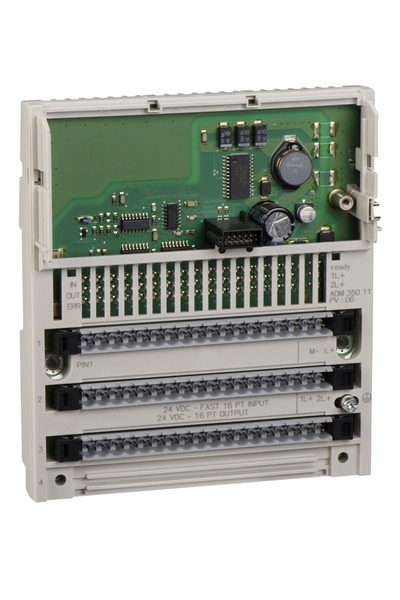

Schneider 170ADM39030 Modicon Momentum Çıkışlı Röleli Dijital Modülü
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Röleli Dijital Giriş/Çıkış Modülü
Ürün ÖzellikleriÜrün serisi:Modicon Momentum otomasyon platformuÜrün ya da bileşen tipi:Dijital röle G/Ç tabanı DCKanallar grubu:1 grupta 10 giriş
2 grupta 4 çıkışDijital giriş sayısı:10 'e uygunIEC 1131-2 Tip 1Dijital giriş lojiği:PozitifDijital giriş gerilimi:11...30 V DCDijital çıkış sayısı:8Dijital çıkış tipi:Röle normalde açıkDijital çıkış gerilimi:20...115 V DC
24...230 V ACKoruyucu bakım:TCTamamlayıcı Özellikler[Us] nominal besleme gerilimi:24 V DCGiriş gerilimi limitleri:- 3...30 VŞebeke frekansı:47...63 HzGerilim durumu 0 garantili:-3...5 VGerilim durumu 1 garantili:11...30 VMevcut durum "0" garantili:<= 1.2 mAMevcut Durum 1 Garantili:>= 2.5 mAGiriş direnci:4 kOhmDijital çıkış akımı:<= 0,15 mA 115 V endüktif
<= 0,5 mA 115 V dirençli
<= 1 mA 24 V endüktif
<= 2 mA 24 V dirençli
>= 0,005 A 24 VMaksimum sızıntı akımı:1 mA -de 230 V (çıkış devresi)Mekanik dayanıklılık:30000000 döngüElektrik dayanıklılığı:100000 cycles endüktifYanıt süresi:10 ms 60 Hz çıkışta durum 0'dan durum 1'e
10 ms 60 Hz çıkışta durum 1'den durum 0'a
2,2 msn girişte durum 0'dan durum 1'e
3,3 msn girişte durum 1'den durum 0'aKanallar ve veriyolu arasındaki yalıtım:500 V ACGüç dağılımı:5,5 W
<= 8,5 WKoruma türü:Koruma olmadanIlgili Sigorta Dezeri:4 A hızlı çalışan giriş gerilimi
8 A yavaş çalışan grup başına çıkış gerilimi
375 mA hızlı çalışan çalışma gerilimiİşaretleme:CETerminallerin açıklaması PLC n°2:(1L+)PW_POS
(3)IN_DIS#3
(9)IN_DIS#9
(1)IN_DIS#1
(8)IN_DIS#8
(6)IN_DIS#6
(2)IN_DIS#2
(7)IN_DIS#7
(4)IN_DIS#4
(L+)PW_POS
(10)IN_DIS#10
(5)IN_DIS#5
(M-)PW_NEG
TBTerminallerin açıklaması PLC n°3:(6)OUT_DIS#6
(2L1)PW
(2)OUT_DIS#2
TB_1
(8)OUT_DIS#8
(7)OUT_DIS#7
(1L+)PW
(4)OUT_DIS#4
(5)OUT_DIS#5
(1)OUT_DIS#1
(3)OUT_DIS#3Akım tüketimi:250 mA -de 24 V DCDerinlik:47,5 mmYükseklik:141,5 mmGenişlik:125 mmÜrün ağırlığı:0,26 kgOrtam Koşulları -
