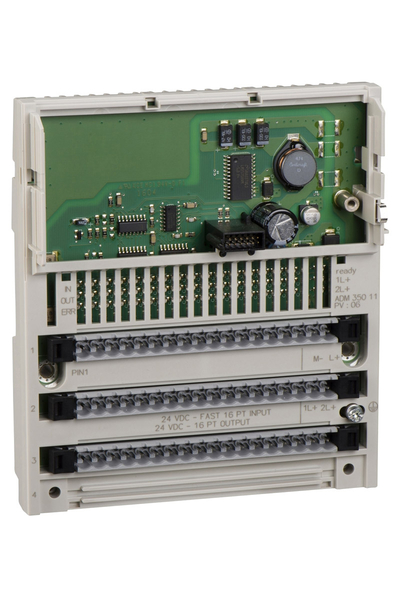

Schneider 170ADM35011 Modicon Momentum Solid State Dijital Giriş/Çıkış Modülü
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Solid State Dijital Giriş/Çıkış Modülü
Ürün ÖzellikleriÜrün serisi:Modicon Momentum otomasyon platformuÜrün ya da bileşen tipi:Dijital solid state G/Ç tabanı DCKanallar grubu:2 grupta 8 çıkış
1 grupta 16 girişDijital giriş sayısı:16 'e uygunIEC 1131-2 Tip 1Dijital giriş lojiği:PozitifDijital giriş gerilimi:24 V DCDijital çıkış sayısı:16Dijital çıkış gerilimi:<= 30 V DC
24 V DCDijital çıkış lojiği:PozitifKoruyucu bakım:TCTamamlayıcı Özellikler[Us] nominal besleme gerilimi:24 V DCGiriş gerilimi limitleri:- 3...30 VGerilim durumu 0 garantili:-3...5 VGerilim durumu 1 garantili:11...30 VMevcut durum "0" garantili:<= 1.2 mAMevcut Durum 1 Garantili:>= 2.5 mAGiriş direnci:4 kOhmDijital çıkış akımı:4 A grup başına
8 A modül başına
0.5 A nokta başınaMaksimum sızıntı akımı:1 mA -de 24 V (çıkış devresi)Tepe çıkış akımı:5 AMaksimum voltaj düşüşü:<0,5 V 0,5 A 1 durumunda çıkış devresiHata tipi:Çıkış üzerinde aşırı yükYanıt süresi:< 0,1 msn çıkışta durum 0'dan durum 1'e
< 0,1 msn çıkışta durum 1'den durum 0'a
0,06 msn girişte durum 0'dan durum 1'e
0,08 msn girişte durum 1'den durum 0'aKanallar ve veriyolu arasındaki yalıtım:500 V ACGüç dağılımı:<= 8 W
6 Wİşaretleme:CETerminallerin açıklaması PLC n°2:(6)IN_DIS#6
(1)IN_DIS#1
(4)IN_DIS#4
(8)IN_DIS#8
(14)IN_DIS#14
(L+)PW_POS
(10)IN_DIS#10
(3)IN_DIS#3
(M-)PW_NEG
(12)IN_DIS#12
(16)IN_DIS#16
(9)IN_DIS#9
(11)IN_DIS#11
(5)IN_DIS#5
TB
(2)IN_DIS#2
(15)IN_DIS#15
(7)IN_DIS#7
(13)IN_DIS#13Terminallerin açıklaması PLC n°3:(16)OUT_DIS#16
TB_1
(12)OUT_DIS#12
(13)OUT_DIS#13
(4)OUT_DIS#4
(2)OUT_DIS#2
(10)OUT_DIS#10
(15)OUT_DIS#15
(5)OUT_DIS#5
(6)OUT_DIS#6
(11)OUT_DIS#11
(1L+)PW_POS
(9)OUT_DIS#9
(1)OUT_DIS#1
(14)OUT_DIS#14
(2L+)PW_POS
(7)OUT_DIS#7
(8)OUT_DIS#8
(3)OUT_DIS#3Akım tüketimi:250 mA -de 24 V DCDerinlik:47,5 mmYükseklik:141,5 mmGenişlik:125 mmÜrün ağırlığı:0,2 kgOrtam Koşulları -
